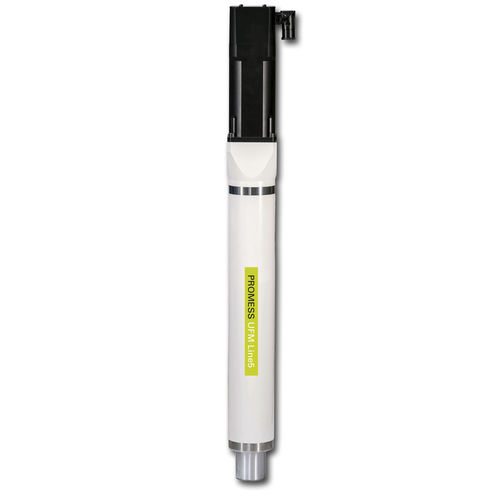

Elektromechanische Presse UFM Line5

Montageservogesteuert

Unser Allrounder Die Pressenreihe UFM Line5 bietet standardisierte Pressentypen zum optimierten Preis-Leistungsverhältnis. Sie eignet sich für Kraft-Weg-überwachte Montage- und Fügeaufgaben und kann sowohl in automatisierten Montagelinien, als auch in Prüfstationen oder manuellen Handarbeitsplätzen eingesetzt werden. Die Einheiten sind im Kraftbereich von 10 bis 200 kN lieferbar. Pluspunkte •Absolutwertgeber im Standard erübrigt Referenzfahrt •Nur Leistungsverstärker, kein zusätzliches externes Überwachungsgerät notwendig •Digitale Kraftmesstechnik mit 24 Bit Auflösung •Kennfeldkalibrierung für den Krafteingang •Sensorik über PROMESS-BUS flexibel erweiterbar •Feldbusse als Steckmodul optional erweiterbar •Fenster- und Hüllkurventechnik •Keine SPS Kenntnisse erforderlich •Bewegung und Überwachung als integrierte Lösung •Schlankes Stichmaß •Automatische Befettungseinrichtung optional •Integrierter Programmspeicher •PLe für STO standardmäßig Aufbau der Mechanik Die Einheiten der UFM Line5 sind inline konstruiert, d.h. die Spindel wird durch den zur Spindel fluchtenden Motor angetrieben, der aufgrund seines verbesserten Rotationsvermögens hohe Dynamiken erreicht. Die robuste Mechanik ist für lange Nutzungsdauern ausgelegt und besteht aus den folgenden Komponenten: •Servomotor mit integriertem Absolutwertgeber •Präzisionsgetriebe (außer Typ1) •integrierter Kraftaufnehmer •Stahlgehäuse mit Gewindetrieb •verdrehgesicherter Stempel Pluspunkte der Mechanik: •Absolutwertgeber im Standard erübrigt Referenzfahrt •Standardisierte Bemaßung, eine Zeichnung für alle Typen •Kompakte Einheit in abgewinkelter Bauform optional •Verbesserte Schmiermöglichkeiten
