Kontaktloser magnetischer Winkelsensor
SMD | MTS360
Piher Sensors & Controls
SMD Dreh-Sensor

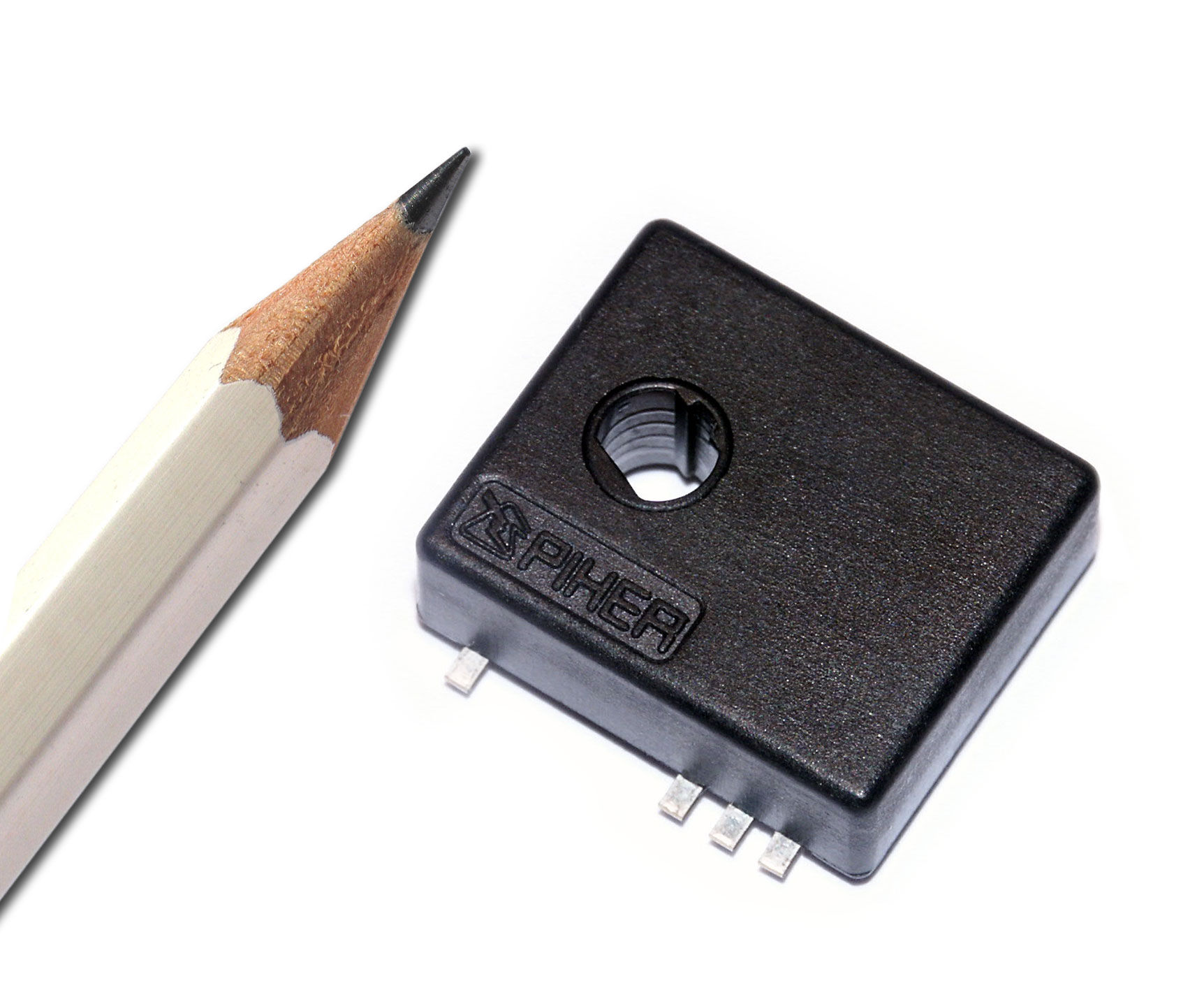

Das MTS360 stellt einen zutreffenden Durchbruch in der kontaktlosen Sensortechnik von der Kombination eines Durchwelle Entwurfs mit absolutem Rückgespräch der Position 360º in einer ultra Minigröße zur Verfügung. Das Resultat ist der kleinste völlig gekennzeichnete Dreh-Sensor auf dem Markt mit Zuverlässigkeit bis zu 25 Million Zyklen.
Mit seiner kleinen Größe von nur 6mm x von 17mm x von 18mm (HxWxL), können Ingenieure einen völlig gekennzeichneten Dreh-Sensor direkt auf ihrem PWB ohne die verpackenausgaben jetzt integrieren, die gewöhnlich Kodierer oder andere absolute Positionsvorrichtungen begleiten. Die außergewöhnlich Zurückhaltungssitze leicht in den Plätzen, die vorher für verpackte Dreh-Sensoren zu klein waren.
Das MTS 360 beruht auf patentierter Halleffekttechnologie, um der zutreffenden berührungsfreien Durchloch Welle zum ersten Mal zu ermöglichen, die unter Verwendung der Standard-SMD Eigenschaften abfragt. Das Versatz Durchloch bringt das Vakuum aufheben Werkzeug unter und erlaubt Gebrauch in automatisierten SMD Versammlungssystemen. Das Standardmodell kennzeichnet eine 4mm doppelte D-flache Welle und (8) Abdruck der Auflage SMD, der in den meisten Aufschmelzlötensystemen kompatibel ist.
Die neue Vorrichtung bietet elektrische Winkel bis zu 360° ohne Totzone und die Linearitäten, die so niedrig sind wie ±0.5% an. Veranschlagen für Gebrauch an -40ºC zu +150ºC, kann der Sensor bis 300 rpms laufen lassen und kann mit komplettem programmiert werden, mit Winkeln kürzer als 360 Grad auszugeben. Ausgang ist zwischen Entsprechung, PWM 12 Bits oder Serienprotokoll (SPI) bei 14 Bits auswählbar und umfaßt einen zweiten Ausgangskanal, um ein programmierbares Schaltersignal zur Verfügung zu stellen. Eine überflüssige Version mit einem Doppelkern-Sensor im gleichen Paket ist auch vorhanden.
