Doppelsäulen-Drehzentrum AC series
CNCvertikal2-Achs

Doppelsäulen-Drehzentrum
Doppelsäulen-Drehzentrum
Doppelsäulen-Drehzentrum
Doppelsäulen-Drehzentrum
Doppelsäulen-Drehzentrum
Doppelsäulen-Drehzentrum
Doppelsäulen-Drehzentrum
Doppelsäulen-Drehzentrum
Doppelsäulen-Drehzentrum
Doppelsäulen-Drehzentrum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Spindelausrichtung
vertikal
Achszahl
2-Achs
Weitere Eigenschaften
zum Fräsen, Schneid, Hochleistung, kompakt, hohe Festigkeit, Doppelsäulen, Kolben, hydrostatisch
Durchmesser

Max: 6.500 mm
(255,91 in)

Min: 3.600 mm
(141,73 in)

Rotationsgeschwindigkeit

Max: 6.000 rpm
(37.699,112 rad.min-1)

Min: 60 rpm
(376,991 rad.min-1)

Z-Hub

Max: 3.000 mm
(118 in)

Min: 1.250 mm
(49 in)

Schnellvorschub auf x-Achse

15.000 mm/min
(10 in/s)

Schnellvorschub auf z-Achse

15.000 mm/min
(10 in/s)

Nominalleistung

Max: 300 kW
(407,9 hp)

Min: 37 kW
(50,3 hp)

Beschreibung

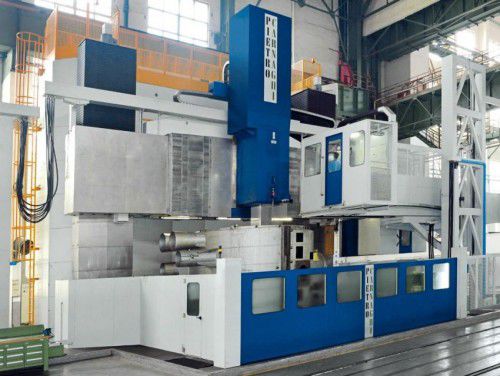

Das vertikale PIETRO CARNAGHI Drehzentrum vom Typ AC ist gekennzeichnet durch eine extrem steife, kompakte und thermosymmetrische Bauweise. Die Ständer sind auf dem Maschinenbett montiert. Durch den Zusammenbau der einzelnen Maschinenelemente ergibt sich eine maximale Stabilität und Steifigkeit. Die verstellbare Quertraverse sowie der Abstand der Führungsbahnen ist unter Berücksichtigung der einwirkenden Schnittkräfte groß dimensioniert. An der Vorderseite der Traverse befinden sich zwei breite, hydrostatische Führungsbahnen auf denen der Querschlitten horizontal verfährt. Auf dem Querschlitten wiederum befindet sich die vertikale Verschiebeeinheit (RAM) welche allseitig hydrostatisch geführt wird.Durch vielfältige, verfügbare Konfigurationen (verschiedene Drehhöhen, verfahrbare Planscheiben, RAM Abmessungen, verschiedenstes Zubehör, Fräsköpfe, Werkzeug- und Werkstückvermessung) kann dieser Maschinentyp sehr flexibel an geforderte Notwendigkeiten angepasst werden, höchste Präzision im Schlichtbereich als auch stärkste Beanspruchung im Schruppbereich sind möglich.
