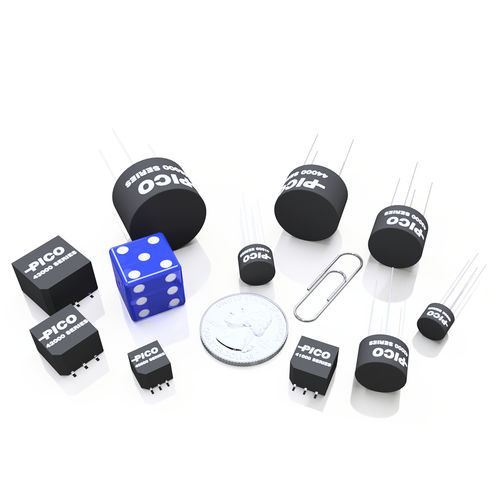

Leistungsinduktor 4 series

HochfrequenzSMDfür DC/DC-Umrichter

Die oberflächenmontierbaren Leistungsinduktivitäten von Pico sind ideal für Rausch-, Spike- und Leistungsfilteranwendungen in Stromversorgungen, DC-DC-Wandlern und Schaltreglern. OBERFLÄCHENMONTAGE Für die Oberflächenmontage von PICO werden Materialien und Methoden verwendet, die den extremen Temperaturen von Dampfphasen-, I.R.- und anderen Reflow-Verfahren ohne Beeinträchtigung der elektrischen oder mechanischen Eigenschaften standhalten. Kleinstmögliche Größe Spezielles Hochfrequenz-Kernmaterial zur Gewährleistung geringer Verluste Alle Einheiten haben geteilte Wicklungen Große Auswahl an Größen verfügbar. Spezifikationen Alle Einheiten werden nach Mil-PRF-27 Grade 5, Klasse S hergestellt (außer Größe 0, die Klasse V ist) Induktivität gemessen bei 0,1V RMS -- 10 KHz mit Null DC Strom. Die Toleranz beträgt +10 Prozent bis -5 Prozent. Der Temperaturanstieg bei Nenngleichstrom beträgt weniger als 30° C. (Größe 0 weniger als 50°C) Maximale Umgebungstemperatur ist 100° C. Feuchtigkeitsempfindlichkeitsstufe: MSL3 Anschlussklemmen: Erfüllt Lötbarkeit nach MIL-STD-202, Methode 208. Alle Induktivitäten haben geteilte Wicklungen - die in der Tabelle angegebenen Werte beziehen sich auf eine Reihenschaltung. Bei Parallelschaltung beträgt die Induktivität 1/4 des doppelten Gleichstroms und 1/4 des Gleichstromwiderstands, d.h. bei Parallelschaltung von PICO 41400 beträgt die Induktivität 1,25 Millihenry bei 0,024 Ampere mit einem Gleichstromwiderstand von 13,5 Ohm.
