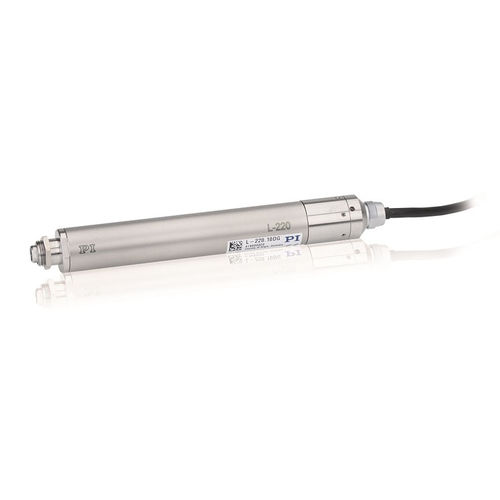

Linearantrieb L-220 series
elektrischKugelgewindespindelSchrittschaltung

Linearantrieb
Linearantrieb
Linearantrieb
Linearantrieb
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bewegung
linear
Typ
elektrisch
Technologie
Schrittschaltung, Kugelgewindespindel
Material
Edelstahl
Motortyp
DC
Anwendungsbereich
für Prozessautomation
Weitere Eigenschaften
Präzision, Positionierung, Hochleistung, flach, vakuumkompatibel
Hub

13 mm, 26 mm, 52 mm, 77 mm
(0,512 in, 1,024 in, 2,047 in, 3,031 in)

Belastung

Max: 125 N

Min: 1 N

Drehmoment

0,01 Nm
(0,007 ft.lb)

Motorleistung

4 W
(0 hp)

Geschwindigkeit

0,8 mm/s, 3,5 mm/s

Umgebungstemperatur

Max: 40 °C
(104 °F)

Min: 5 °C
(41 °F)

Wiederholbarkeit

0,5 µm, 1 µm

Beschreibung

Für hohe Zyklenzahlen geeignet • Stellwege 13 bis 77 mm (½" bis 3") Linearantrieb der Referenzklasse Verbindet hohe Präzision, hohe Kräfte und hohe Dynamik. Versionen für Vakuumumgebung bis 10-9 hPa erhältlich. Hochwertige Komponenten Kugelumlaufspindel für gleichmäßigen Vorschub. Nichtdrehendes Kopfstück für gleichförmige Bewegung vermeidet Taumelfehler, Drehmomente und Verschleiß am Kontaktpunkt. Inkl. Flach- und Kugelkopfstück zur Entkopplung von Kräften. Kontaktlose Endschalter schützen die Mechanik. Ein richtungserkennender Referenzschalter erleichtert Automatisierungsaufgaben. Positionsgeregelte Varianten mit differentiellem Encodertreiber im Stecker für die sichere Signalübertragung über bis zu 10 m. Motorvarianten • Positionsgeregelte DC-Motoren mit Getriebe und hochauflösenden Rotationsencodern ermöglichen eine Schrittweite von nur 100 nm • Leistungsstarke und vibrationsarme 2-Phasen-Schrittmotoren mit Getriebeuntersetzung ermöglichen präzise Positionierung auch ohne Positionsregelung Einsatzgebiete Forschung. Automatisierung. Optische Justage.
