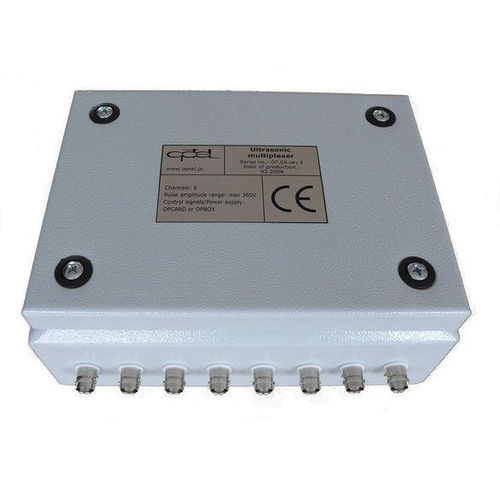

Modul-Multiplexer OPMUX-01/8
für Ultraschall-Untersuchungssystem

Modul-Multiplexer
Modul-Multiplexer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Modul
Merkmal
für Ultraschall-Untersuchungssystem

Beschreibung

OPMUX-01/8 wurde für Messungen mit Hilfe von Ultraschallimpulsen gebaut, die mit mehreren Schallköpfen erfolgen sollen. Der Multiplexer erlaubt das Senden und Empfangen mit jeweils dem gleichen Kanal. Die Steuerung erfolgt über unsere Ultraschallkarten oder Boxen mit TTL-Signalen. Technische Daten: Kanäle: 8* Impulsamplitude 50-360V* Maximale Kabellänge zwischen dem Multiplexer und der Steuereinheitx: 30m BNC Stecker: Ultraschallwandler Triggereingang Signalausgang DB15: Kontrollsignale Stromversorgung Benutzter Pulser: *Impulsgenerator* basiert auf Kurzschluss - Schrittimpuls mit einer Flanke - die andere (Startflanke) ist so lang, daß sie zu der Anregung des Ultraschallwandlers nicht beiträgt. Spannungsverlauf: Startflanke vom Triggersignal initialisiert den Prozess des Aufladens des Wandlers (Schallkopfes), der etwa 3 Mikrosekunden dauert. Nach dieser Zeit ein schneller Transistor schließt den Wandler kurz - in einer Zeit, die normaleweise 20ns beträgt, abhängig von der Kapazität des Wandlers jedoch auch etwas länger sein kann. Die Standardsoftware, die mit unseren Ultraschallkarten und Boxen geliefert wird, kann auch für die Steuerung der Multiplexer benutzt werden.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von PBP Optel sp. z o.o. anzeigen
