AC-Motor HKW series
Synchron400 V480 V

AC-Motor
AC-Motor
AC-Motor
AC-Motor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

AC/DC
AC
Typ
Synchron
Spannung
400 V, 480 V
Konfiguration
Permanentmagnet, frameless
Anzahl der Pole
4-polig, 6-polig, 8-polig
Kühlung
luftgekühlt, wassergekühlt
Anwendung
Spindel
Weitere Eigenschaften
hohe Effizienz, Hochdrehmoment
Leistung

Min: 2,3 kW
(3,127 hp)

Max: 230 kW
(312,713 hp)

Drehmoment

Min: 4,2 Nm
(3,0978 ft.lb)

Max: 1.250 Nm
(921,9527 ft.lb)

Rotationsgeschwindigkeit

Min: 260 rpm
(1.633,63 rad.min-1)

Max: 50.000 rpm
(314.159,27 rad.min-1)

Durchmesser

Min: 85 mm
(3,35 in)

Max: 310 mm
(12,2 in)

Beschreibung

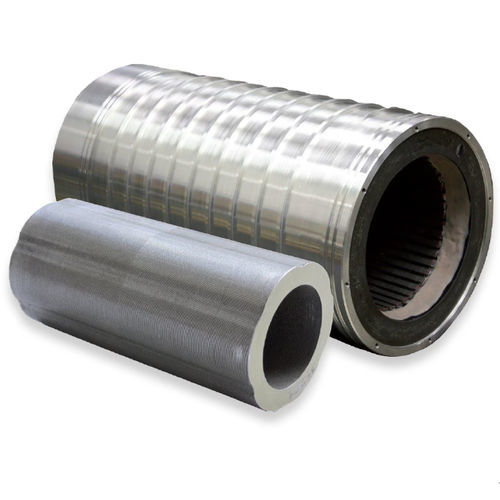

Die rahmenlosen Spindelmotor-Bausätze der HKW-Serie sind für die direkte Integration in die Maschinenmechanik konzipiert und bieten ein hohes Drehmoment bei langsamer Drehzahl und eine sehr hohe Drehzahl bei konstanter Leistung. Mit 400VAC-Wicklungen, Leistungen bis 230kW und Drehzahlen bis 50000 min-1 HKW-Motoren sind leistungsstarke Permanentmagnet-Synchron-Servomotoren für Spindelanwendungen bis 230 kW. Die HKW-Motoren werden als separate Komponenten geliefert, die in die mechanische Struktur der Maschine integriert werden. Sie profitieren vom Einsatz der Feldschwächung, um sowohl ein hohes Drehmoment bei langsamer Drehzahl als auch eine sehr hohe maximale Drehzahl bei konstanter Leistung zu erreichen. Anwendungen: - Werkzeugmaschinen Technische Übersicht: - Motortechnologie : Permanentmagnet-Synchron-Servomotor-Bausatz - Baugrößen : 85mm | 108mm | 155,5mm | 195mm | 242mm | 310mm - Kühlung : Wassergekühlt (Standard) | Luftgekühlt / Natürliche Konvektion (auf Anfrage) - Schutzart : IP00 - Rückmeldung Sensoren : Ohne Sensor | Resolver (optional) - Kennzeichnung : CE Merkmale: - Bausatzlösung, die zu einer vereinfachten mechanischen Konstruktion führt - Sehr hohe Drehzahlfähigkeit - bis zu 50 000 min-1 - Konstantleistungsbetrieb bis zur 10-fachen Grunddrehzahl: keine Überdimensionierung des Antriebs - Hohe Dynamik und Leistungsdichte - erhöhte Produktivität und reduzierte Größe im Vergleich zu Induktionsmotoren - Kalte Permanentmagnet-Technologie - reduzierte Erwärmung in den Lagern im Vergleich zu Asynchronmotoren, kein Dilatationseffekt - Kompatibilität mit Fremdantrieben - Siemens / Fanuc

---
