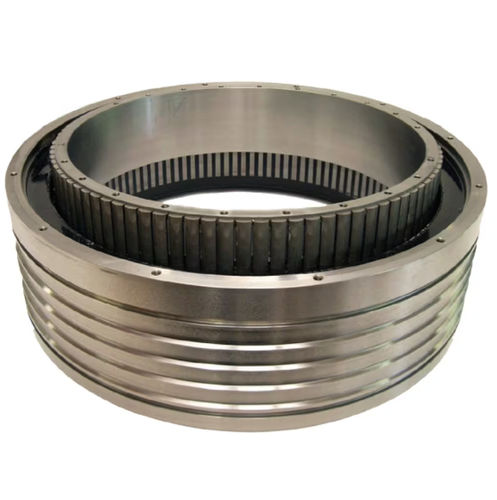

Drehmomentmotor mit Direktantrieb TK series
ACSynchron400 V

Drehmomentmotor mit Direktantrieb
Drehmomentmotor mit Direktantrieb
Drehmomentmotor mit Direktantrieb
Drehmomentmotor mit Direktantrieb
Drehmomentmotor mit Direktantrieb
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

AC/DC
AC
Typ
Synchron
Spannung
400 V
Schutzfaktor
für raue Umgebungen
Konfiguration
mit Hohlwelle, frameless
Kühlung
selbstkühlend, wassergekühlt
Weitere Eigenschaften
mit Direktantrieb, Hochdrehmoment, mit niedriger Drehzahl
Leistung

Min: 6,9 kW
(9,381 hp)

Max: 207 kW
(281,442 hp)

Drehmoment

Min: 90 Nm
(66,3806 ft.lb)

Max: 21.700 Nm
(16.005,0986 ft.lb)

Rotationsgeschwindigkeit

Min: 29 rpm
(182,21 rad.min-1)

Max: 2.500 rpm
(15.707,96 rad.min-1)

Durchmesser

230 mm, 385 mm, 565 mm, 795 mm
(9,06 in, 15,16 in, 22,24 in, 31,3 in)

Beschreibung

Die rahmenlosen Direktantriebs-Drehmomentmotorsätze der TK-Serie bieten hohe Drehmomente bei niedriger Drehzahl und werden als separater Rotor und Stator geliefert, was eine direkte Systemintegration ermöglicht. Mit 400VAC-Wicklungen, Drehmomenten bis zu 21700Nm, Nennleistungen bis 207kW und Drehzahlen bis 2500 min-1 Die als separate Rotor- und Statorkomponenten zur Integration in die mechanische Struktur der Maschine gelieferten Torquemotoren der Serie TK führen zu vereinfachten Konstruktionen, reduzierten Kosten und erhöhter Genauigkeit. Die TK-Serie unterscheidet sich von bestehenden Lösungen durch ihre außergewöhnliche Robustheit, wodurch sie sich besonders für raue Umgebungen eignet. Die TK-Serie profitiert von Parkers beispiellosem Know-how in der Konstruktion und Herstellung von Torquemotoren und kann auch als komplette Unterbaugruppen einschließlich Rahmen, Kühlsystem, Lager und Rückmeldesensor geliefert werden. Märkte: - Werkzeugmaschinen - Diverses Industrielles - Diverse Verarbeitung Eigenschaften/Vorteile: - Permanentmagnet-Synchron-Servomotor-Bausatz - Vereinfachte mechanische Konstruktionen - Hohe Beständigkeit (ölfest und Beschichtung auf Anfrage) - Reduzierte Größen und Gewichte - Erhöhte Zuverlässigkeit und reduzierte Wartung - Erhöhte Steifigkeit und Genauigkeit Bewerbungen: - Rotierender Tisch - Materialumformung - Materialhandhabung - Werkzeugmaschinen - Mischer für Zellstoff & Papier - Winde Technische Spezifikationen: - Montage - Gewindelöcher am Rotor- und Statorumfang - Kühlung - Wasserkühlung (Standard) oder natürliche Konvektion (mit Derating erhältlich, fragen Sie uns) - Thermischer Schutz - PTC- und KTY-Sonden in der Statorwicklung - Rückkopplungssensor - ausgewählt je nach mechanischen Bedingungen, erforderlicher Genauigkeit und Antriebsspezifikationen: Resolver, Sin/Cos-Encoder...

---
