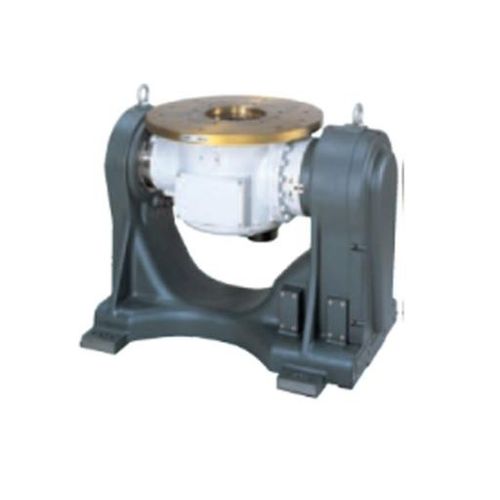

Manueller Positionierer RJC Series

drehbar1-Achsmaßgefertigt

Die Kipp-Dreh-Positionierer von Panasonic können Nutzlasten von bis zu 500 kg transportieren. Maximale Geschwindigkeit Rotation - 190°/s (31 U/min) Maximale Geschwindigkeit Kippen - 125,5°/s (20 U/min) Betriebsbereich Rotation - -3600°+3600° (mit Multi-Rotation und Rückstellfunktion) Betriebsbereich Kippen - -135° bis +135° Zulässiges Drehmoment Rotation - 323N - m Zulässiges Kippmoment - 882N - m Positionswiederholgenauigkeit - +/-0,05mm(R=250mm) Durchmesser der Hohlwelle - 55mm Zulässiger Schweißstrom - 500 A 60% Einschaltdauer Maximale Geschwindigkeit Rotation - 165°/s (27 U/min) Maximale Geschwindigkeit Kippen - 90°/s (15 U/min) Betriebsbereich Rotation - -3600°+3600° (mit Multi-Rotation und Rückstellfunktion) Betriebsbereich Kippen - -135° bis +135° Zulässiges Drehmoment Rotation - 392N - m Zulässiges Kippmoment - 1274N - m Positionswiederholgenauigkeit - +/-0,05mm(R=250mm) Durchmesser der Hohlwelle - 55mm Zulässiger Schweißstrom - 500 A 60% Einschaltdauer
