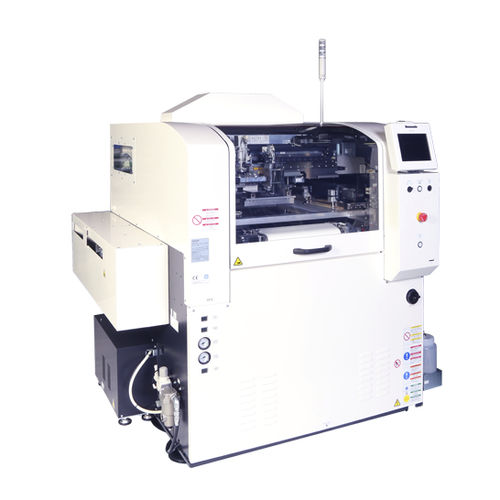

Automatische Siebdruckmaschine SPV
LötpastenSMTelektropneumatisch

automatische Siebdruckmaschine
automatische Siebdruckmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
automatisch
Anzahl Farben
Lötpasten
Produktanwendung
SMT
Weitere Eigenschaften
elektropneumatisch

Beschreibung

Die revolutionäre SPV verändert das traditionelle Produktionsmodell, indem sie eine Vielzahl von Optionen zum gleichzeitigen Bedrucken mehrerer 350x300mm (M-Size) Platten unterstützt. Ergänzt wird diese Vielseitigkeit durch eine Vielzahl von Umrüstoptionen und einen inhärenten Druck-Reinigungszyklus von 10 Sekunden. - Geringerer WIP-Bestand und kürzere Umrüstzeiten durch gleichzeitige Verarbeitung von bis zu 4 einzigartigen Produkten - Minimierung des Kapitalaufwands durch Reduzierung der Druckerinvestitionen um 50 - Maximierung der Flächennutzung durch das neue Hybridplatten-Handling-Konzept - Erreichen einer durchschnittlichen Druckzykluszeit von 10 Sekunden - Neu entwickelte automatisierte Reinigungseinheit mit mehrstufigen Kartonhandling-Förderern und einer hybriden Doppelklingen-Rakel Leiterplattenabmessungen (mm) - L 50 × B 50 bis L 350 × B 300(Max. Abmessungen von 2 in 1 Spec : L 350 × B 165) PCB-Austauschzeit * - 10,0 s *einschließlich Übertragung, Positionierung, Erkennung und Reinigung bei jedem Wechsel. Druck- und Reinigungsbedingungen: Unsere empfohlenen Bedingungen (PCB-Abmessungen L 250 × B 165) *Außer 2 in 1 Spezifikation [*1] Wiederholbarkeit - 2 Cpk ± 5,0 µm 6 σ Die Wiederholbarkeit der gleichen Leiterplatte Entspricht ± 5,0 µm ± 3 σ (oder ±2,5 µm ±1,5 σ) Abmessungen des Bildschirmrahmens (mm) * - L 736 × B 736 L 650 × B 550 L 550 × B 650 L 750 × B 750 L 584 × B 584 [*2] PCB-Diskriminierungsfunktion: Vorverarbeitung - SPV (Single Spec): Nicht SPV (1 bis 2 Arten): Nicht SPV (2 in 1 Spezifikation): Installiert SPV (Doppelspezifikation): Nicht PCB-Diskriminierungsfunktion: Nachbearbeitung - SPV (Single Spec): Nicht SPV (1 bis 2 Spezifikationen): Installiert SPV (2 in 1 Spezifikation): Installiert SPV (Doppelspezifikation): Installiert Stromquelle * - SPV (Einzelspezifikation): 1-Phasen-AC 200, 220, 230, 240 V ±10V, Max. 2.0 kVA SPV (1 bis 2 Spezifikationen): 1-Phasen-AC 200, 220, 230, 240 V ±10V, Max. 2.0 kVA

---

VIDEO

Kataloge

SP series
SP series
8 Seiten
SP Series
SP Series
8 Seiten
