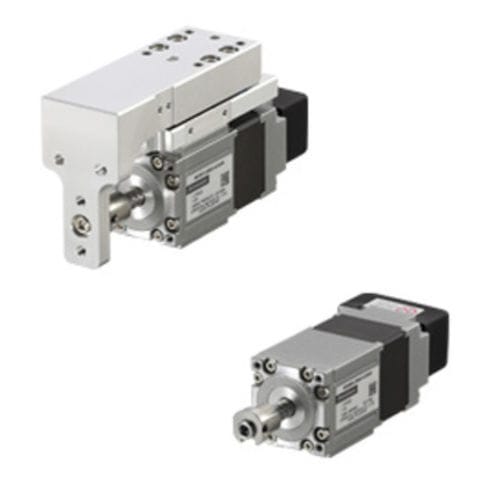

Linearantrieb DRS2 series

elektrischSchrittschaltungKugelgewindespindel

Die DRS2-Serie verwendet den Schrittmotor und Treiber der AlphaStep AZ-Serie. Das Stellglied ist mit dem mechanischen Absolutwertgeber-Schrittmotor ausgestattet. Der Absolutwertgeber ist ein mechanischer Mehrgang-Absolutsensor, so dass ein externer Sensor nicht erforderlich ist. Dies trägt dazu bei, Platz zu sparen und die Verkabelung zu reduzieren, sowie die Geräte kompakter und leichter zu gestalten. Der Stellantrieb ist mit oder ohne Führung erhältlich. Elektromechanische Bremse und gerollte oder geschliffene Kugelgewindetriebe. Die eingebaute Steuerung (Stored Data) ermöglicht eine einfache Vernetzung und eine vereinfachte Mehrachssteuerung. Absolutwertgeber Schrittmotor der AZ-Serie Eingebaute Steuerung (Netzwerktyp), Impulseingangstyp oder Impulseingangstyp mit RS-485-Kommunikationstreibern 24/48 VDC Eingang Wiederholte Positioniergenauigkeit Geschliffener Kugelgewindetrieb = ±0,003 mm Gerollter Kugelgewindetrieb = ±0,01 mm Zuverlässige Konstruktion und Struktur Ein Hohlrotor und eine Kugelgewindemutter sind miteinander verbunden. Da keine Verbindungsteile erforderlich sind, ist das Verdrehspiel geringer als bei der Kombination von Kupplungsstarrheit usw. mit anderen Teilen. Dadurch kann eine hochgenaue Positionierung erreicht werden. Hohe Positioniergenauigkeit Die Kugelgewindemutter ist mit dem Hohlrotor verbunden. Durch die Kupplungsstarrheit und andere Aspekte der Teilekombination wurde die Auswirkung des Umkehrspiels minimiert, um eine hochpräzise Positionierung zu erreichen. Ideal für Anwendungen, bei denen eine hohe Positioniergenauigkeit und geringe Vibrationen erforderlich sind, wie z.B. optische Vorrichtungen und Halbleitersysteme, die Feinvorschubteilungen verwenden. Der geschliffene Kugelgewindetrieb DRS erreicht eine hohe Zuverlässigkeit, indem er die Leistung eines 5-Phasen-Schrittmotors maximiert.
