Volumenmesssystem MCV-500C

Laserkontaktlosautomatisch

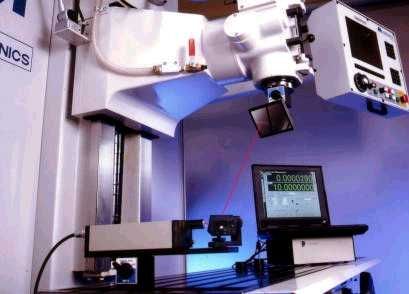

Ein Lasersystem für volumetrische Positionierung und dynamische Konturmessung MCV-500, LB-500, SD-500 und SQ-500 Ein Weltklasse-Lasersystem für die volumetrische Kalibrierung und Kompensation, Rechtwinkligkeits- und Geradheitsfehlermessung und für die berührungslose Kreiskonturmessung Verbesserung der Leistung Ihrer Werkzeugmaschine Wie ist die Leistung Ihrer Werkzeugmaschinen? Es ist besser, Fehler zu erfassen, bevor sie in Teilen auftreten, indem man sowohl die volumetrische Positionierung und Genauigkeit als auch die dynamische Konturgenauigkeit misst. Volumetrische Positioniergenauigkeit Mit der zum Patent angemeldeten Laservektortechnik können 3 Verschiebungsfehler, 6 Geradheitsfehler und 3 Rechtwinkligkeitsfehler in wenigen Stunden bestimmt werden, während herkömmliche Laserinterferometer einige Tage dauern können. Dynamische Konturgenauigkeit Mit dem Laser/Ballbar (patentierte Genauigkeit verschiedener Radien bei hohen Vorschüben kann bestimmt werden. Darüber hinaus können der tatsächliche Radius, die tatsächliche Vorschubgeschwindigkeit und die Beschleunigung bestimmt werden. Durchbruch in der Lasertechnik Der einzigartige Einblenden-Laserkopf mit Flachspiegelziel vereinfacht die Einrichtung und Bedienung. Die Software ermöglicht eine automatische Datenerfassung und -analyse. Die Laser-/Kugelmessung erfolgt berührungslos, es ist keine Zentrierung erforderlich und es sind keine Kabel im Weg.
