Geometriemesssystem LB-500

KoordinatenLaserCNC

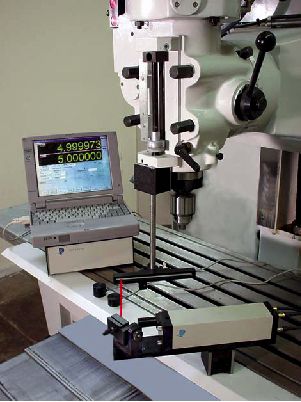

LASER/KUGELSTABEN OPTODYNEs LB-500 Laser/Ballbar (Patent angemeldet) ist ein Zusatzpaket zu OPTODYNEs MCV-500, dem Linearmaschinen-Kalibriersystem. Das kombinierte System kann zur Kalibrierung von CNC-Werkzeugmaschinen, CMM's (Koordinatenmessmaschinen) und anderen Präzisionsmessmaschinen und -tischen sowie zur Durchführung von Kreistests für Servotuning und dynamische Tests verwendet werden. Der Laser/Ballbar von OPTODYNE bietet eine schnelle und effiziente Möglichkeit, die Konturgenauigkeit einer Maschine entlang einer Kreisbahn zu messen. Der Kreistest zeigt, wie die Achsen zusammenwirken, um die Maschine auf einer Kreisbahn zu bewegen. Die Abweichungen von einem perfekten Kreis werden durch Fehler wie Umkehrspiel, Servomismatch, Skalenfehlanpassung, Maschinengeometrie, periodische Fehler, Stick-Slip, etc. verursacht. Anschließend wird ein Polardiagramm erstellt, das den Maschinen die tatsächlichen Konturfähigkeiten zeigt. Aufgrund der einzigartigen Fähigkeiten, hohe Datenraten (bis zu 1000 Daten/Sekunde), hohe Auflösung (0,005 µm - 0,000000005 ") und kleiner Radius (bis zu 0,05"), können auch dynamische Fehler bei hohen Maschinenvorschüben bestimmt werden. Die WindowsTM-Software, die auf jedem IBM-kompatiblen Computer läuft, ist benutzerfreundlich und wurde entwickelt, um Daten in Übereinstimmung mit einer Vielzahl von Industriestandards zu sammeln und zu analysieren.
