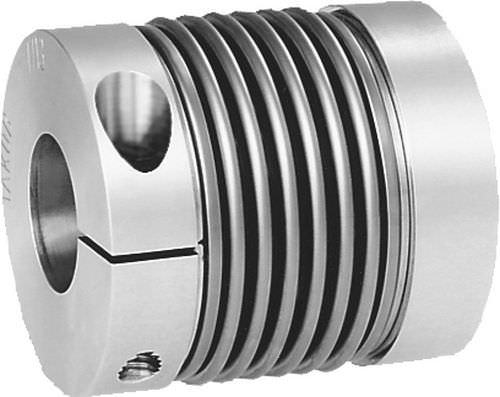

Balgkupplung / Metall / Metallbalg / Flansch Balgkupplung / Metall / Metallbalg / Flansch - 23000
{{requestButtons}}

Eigenschaften

  • Typ:

    Balg

  • Material:

    Metall

  • Weitere Eigenschaften:

    Metallbalg

  • Halter:

    Flansch

  • Drehmoment:

    Min: 1 Nm (0.7376 ft.lb)

    Max: 600 Nm (442.5373 ft.lb)

Beschreibung

Werkstoff:
Nabe Aluminium blank, Balg Edelstahl.
Hinweis:
Durch die radial betätigte Klemmnabe ergeben sich deutlich kürzere Montagezeiten und eine erhebliche
Vereinfachung der Montage auch bei schwer zugänglichem Einbauraum. Erforderliches Anziehdrehmoment der
Klemmschraube beachten.
Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte
mindestens 0,01 mm und maximal 0,04 mm betragen, z.B.
Welle 0 28 k6
Bohrung 0 28 F6.
Durchmesser kleiner D min. sind möglich, eine sichere Übertragung des Kupplungnennmoments ist jedoch nicht
mehr gewährleistet.
Da die Metallbälge aus dünnem Edelstahlblech bestehen, ist besondere Sorgfalt bei der Montage und Demontage
erforderlich. Beschädigungen am Balg können die Kupplung unbrauchbar machen.
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder-feld.
