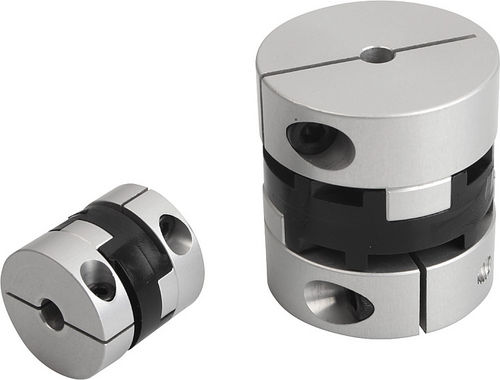

Oldham-Kupplung / Aluminium / Flansch
23030 norelem - Éléments standard mécaniques

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Oldham-Kupplung / Aluminium / Flansch Oldham-Kupplung / Aluminium / Flansch - 23030
{{requestButtons}}

Eigenschaften

  • Typ:

    Oldham

  • Material:

    Aluminium

  • Halter:

    Flansch

  • Drehmoment:

    Min: 1 Nm (0.7376 ft.lb)

    Max: 7 Nm (5.1629 ft.lb)

  • Rotationsgeschwindigkeit:

    Min: 0 rpm (0 rad.min-1)

    Max: 8,000 rpm (50,265.48 rad.min-1)

Beschreibung

Werkstoff, Ausführung:
Kreuzschieber Polyacetal, Nabe Aluminium.
Hinweis:
Durch die radial betätigte Klemmnabe ergeben sich deutlich kürzere Montagezeiten. Die Kupplungen können
im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Das
erforderliche Anziehdrehmoment der Klemmschraube ist zu beachten.
Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte
min. 0,01 mm und max. 0,04 mm betragen, z.B.
Welle:0 6f7
Nabe:0 6H8.
Vorteile:
- Robust
- Steckbar
- Spielfrei
- Kurze Baulänge
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder-feld.
