Kegelradgetriebe / rechtwinklig / Hochpräzision / geräuscharm
22712 norelem - Éléments standard mécaniques

{{requestButtons}}

Eigenschaften

  • Typ:

    Kegelrad

  • Wellenausrichtung:

    rechtwinklig

  • Leistung:

    Hochpräzision, geräuscharm

  • Weitere Eigenschaften:

    Industrie, für Kraftübertragungen, Aluminium, universell

  • Drehmoment:

    Min: 0,05 Nm (0,0369 ft.lb)

    Max: 10 Nm (7,3756 ft.lb)

  • Rotationsgeschwindigkeit:

    Min: 100 rpm (628,32 rad.min-1)

    Max: 1.000 rpm (6.283,19 rad.min-1)

Beschreibung

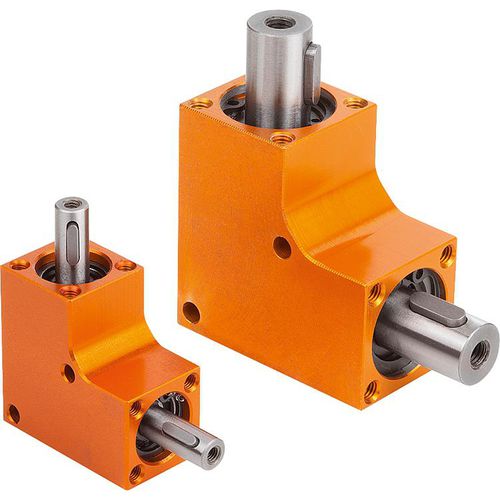

Kegelradgetriebe

Werkstoff:
Gehäuse Aluminium.
Kegelräder Stahl.

Ausführung:
Gehäuse eloxiert.
Kegelräder oberflächengehärtet.
Kugellager mit Gummi-Dichtscheibe RS.

Hinweis:
Universell einsetzbares und wartungfreies Kegelradgetriebe in sieben verschiedenen Baugrößen in Übersetzung 1:1. Das Gehäuse ist gegen Fettaustritt und Staubeinwirkung gekapselt. In allen Baulagen montierbar. Die Drehrichtung ist beliebig.

- leichtgängige Kraftübertragung
- einfache Schraubbefestigung
- geräuscharm
Technische Daten:
Einschaltdauer: 20% (bei 5 min.)
Lebensdauer: ca. 1.000 Stunden (bei voller Belastung, Drehzahl 500 min-1 und Einschaltdauer 20%)
Temperaturbereich:
-20 °C bis +60 °C.

Beachten:
FR zulässige Radialkraft bei FA=0
FA zulässige Axialkraft bei FR=0
