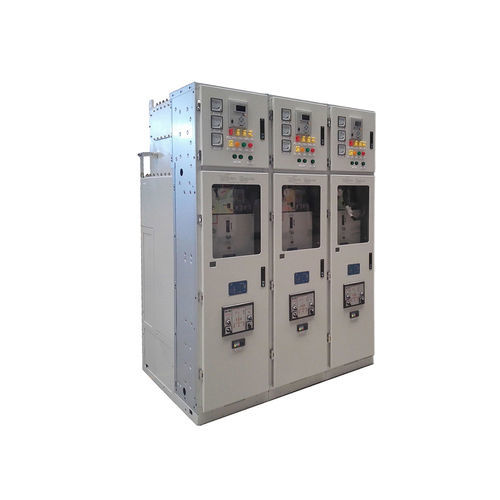

Schaltanlage für die Sekundärverteilung XGN75-12

ACMittelspannungGasisolierte

Die gasisolierte, metallgekapselte Innenraum-Schaltanlage XGN75-12 (im Folgenden als XGN75-12 bezeichnet) ist ein von Tianan Electric unabhängig entwickeltes Hightech-Produkt, das die Technologie der Vakuumlichtbogenlöschung und der SF6-Gasisolierung nutzt. Das technische Niveau hat das führende nationale und internationale Niveau erreicht. Fortgeschrittenes Niveau. Alle stromführenden Hochspannungskomponenten des Produkts sind in einem Edelstahlgehäuse (IP67) versiegelt, das mit SF6-Gas mit niedrigerem Druck (0,03～0,05MPa Überdruck, 20℃) gefüllt ist. Der Hauptschalter ist ein federbetätigter Vakuum-Leistungsschalter mit drei Stationen. Der isolierte Erdungsschalter des Produkts hat eine stabile Isolationsleistung und eignet sich besonders für raue Umgebungen wie große Höhe, starke Kälte, Feuchtigkeit und Verschmutzung. Aufgrund der geringen Stellfläche des Produkts kann es auch an Orten mit beengten Platzverhältnissen eingesetzt werden. - Nennstrom bis zu 3150A, Nennkurzschlussausschaltstrom bis zu 40kA； - Abmessungen 500×1200×2300mm; - Verwendung von Vakuum-Lichtbogenlöschung, SF6-Gasisolierung; - Besteht den Höhentest in 4000 m Höhe; - Der Drei-Positionen-Trennschalter hat einen sichtbaren Bruch; - Die Produktinstallation ist bequem und schnell, ohne Aufblasen vor Ort; - Kann für die Freileitung von rohrförmigen Bussen verwendet werden;
