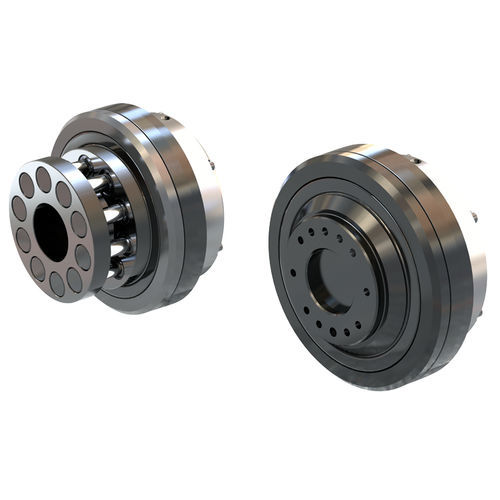

Wellgetriebe HG/HGP series
koaxial200 - 500 Nm500 - 1000 Nm

Wellgetriebe
Wellgetriebe
Wellgetriebe
Wellgetriebe
Wellgetriebe
Wellgetriebe
Wellgetriebe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Well
Achsenausrichtung
koaxial
Drehmoment
200 - 500 Nm, 500 - 1000 Nm, 1 - 2 kNm
Leistung
Präzision, für hohe Belastungen, spielfrei
Anwendungen
Maschine
Weitere Eigenschaften
kompakt, Spann, Flansch, robust, für schwere Lasten, linear
Rotationsgeschwindigkeit

3.650 rpm, 7.300 rpm
(22.933,63 rad.min-1, 45.867,25 rad.min-1)

Untersetzungsverhältnis

Min: 50 unit

Max: 120 unit

Beschreibung

Das revolutionäre Harmonic Gearhead (HG) von Nexen ist die ideale Kombination aus Größe und Präzision. Das Harmonic-Getriebe, das in das Nexen-Rollenritzelsystem integriert ist, schafft eine wirklich spielfreie Lösung vom Motor zur angetriebenen Last und bietet eine hohe Tragfähigkeit in einem kompakten Paket. Mit einer um bis zu 70 % reduzierten Länge im Vergleich zu Standardgetrieben stehen den Maschinenkonstrukteuren mit diesem platzsparenden Produkt mehr Möglichkeiten zur Verfügung. Die Getriebe sind ein Ersatz für nicht starre, sperrige Getriebe mit hohem Übersetzungsverhältnis. Die spielfreie Dehnungswellentechnologie sorgt für maximale Systemsteifigkeit und Platzersparnis und ermöglicht es dem Harmonic Gearhead,: Funktioniert auf weniger als der Hälfte des Platzes Spielfrei direkt zum Motor Geräuscharmer Betrieb Schubkraft bis zu 6.000 N bei Geräten mit integriertem Ritzelabtrieb Rotationsgenauigkeit von ± 45 ArcSec und lineare Genauigkeit von ± 25 μm bei Geräten mit integriertem Ritzel am Abtrieb Rotationswiederholbarkeit von ± 10 ArcSec und lineare Wiederholbarkeit von ± 7,5 μm bei Geräten mit integriertem Ritzel am Abtrieb Das robuste Kreuzrollen-Abtriebslager hält Momentenbelastungen von bis zu 1.590 Nm stand

---
