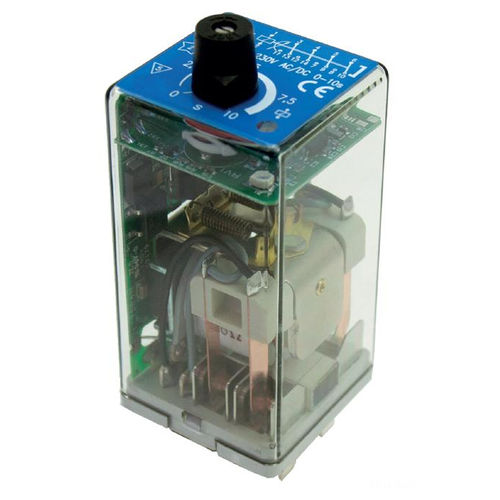

Elektronisches Zeitrelais TDE4N

Plug-in

Beschreibung Steckbares elektronisches Eisenbahn-Zeitrelais mit vier Wechselkontakten. Bei abgefallenem Relais gibt es eine Abfallverzögerung ohne Hilfsspannungsversorgung. Die Verzögerungszeit ist mit einem abschließbaren Knopf einstellbar. Das Relais kann auch mit einer festen Zeitverzögerung (ohne Knopf) geliefert werden. Das Relais ist mit einer LED ausgestattet, die das Vorhandensein der Erregerspannung anzeigt. Standardmäßig ausgestattet mit Gegen-EMK-Unterdrückung und magnetischer Lichtbogenausblasung für hohes Ausschaltvermögen und lange Kontaktlebensdauer. Die Konstruktion des Relais und die Wahl der Materialien machen das TDE4N-U Relais geeignet, niedrigen und hohen Temperaturen, Stößen und Vibrationen sowie trockenen bis feuchten Umgebungen standzuhalten. Es wird kein externer Haltebügel benötigt, da der integrierte 'Schnappverschluss' das Relais unter allen Umständen und Montagerichtungen im Sockel hält. Kompaktes Design, die Auswahl vieler Optionen und eine große Auswahl an Sockeln machen das TDE4N-U Relais zu einer einfachen und flexiblen Lösung für den Einsatz. Bewerbung Diese Relaisreihen sind für anspruchsvolle Anwendungen in Schienenfahrzeugen konzipiert. Das TDE4N-U wird in Anwendungen eingesetzt, bei denen eine Zeitverzögerung beim Abfallen nach der Entregung des Relais erforderlich ist, ohne dass eine Hilfsspannung verwendet wird. Merkmale Zeitverzögerungs-Relais Verzögerung bei Ausfall (ohne Hilfsspannungsversorgung) Kompaktes Plug-in-Design 4 C/O-Kontakte Verzögerungszeit durch verriegelbaren Knopf einstellbar Auch mit fester Zeitverzögerung erhältlich Gesamter Zeitverzögerungsbereich: 0 s...180 s Magnetische Lichtbogenausblendung Unterdrückung von Rücken-EMF Eine LED für Spannungsanwesenheit Geeignet für AC- und DC-Spannung Flache, quadratische und versilberte Relaisstifte für eine hervorragende Steckverbindung Steckdosen mit großer Reichweite Integrierte Schnappverriegelung
