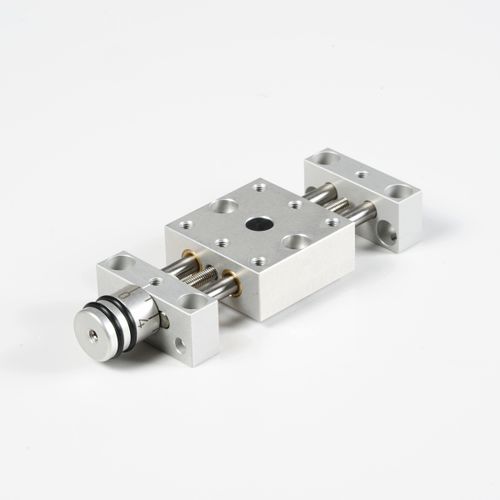

Linearer Positioniertisch PT2304 - PT8612einachsigGleitsystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Ausrichtung
- linear
- Achszahl
- einachsig
- Weitere Eigenschaften
- Gleitsystem
Beschreibung
Funktion:
Der Schlitten des Positioniertisches ist durch Drehen des Skalenknopfes von Hand verstellbar.
Ein Teilstrich des Skalenknopfes entspricht 0,05 mm Längsbewegung.
Durch die vorgespannte Spindel und Spindelmutter ist kein Klemmen nach dem Verstellen notwendig.
Die Spindel kann am Lagerbock im Gewinde D5 mit einer Klemmschraube zusätzlich fixiert werden.
Ausführung:
Lagerbock und Schlitten aus Aluminium eloxiert
Führungssäulen und Spindel aus rostfreiem Stahl
Gleitführungen aus Messing
Bestellbeispiel: PT2304
PT = Positioniertisch
23 = Hub=23mm
04 = Baugröße 4 (Ø Führungssäulen)
Beispiel Baukastensystem:
Gelenkkopf GK04
Positioniertisch lang PT2304
Kreuztisch Basis lang KT2304-L
