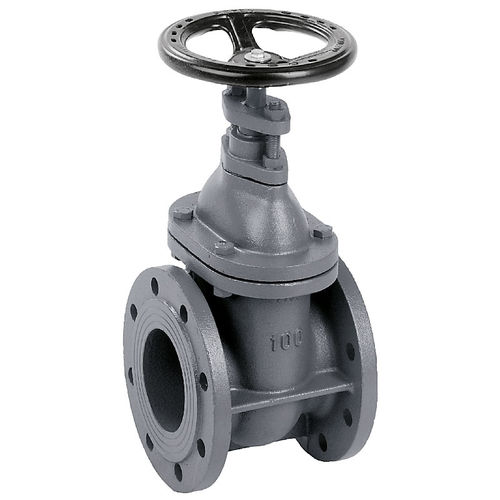

Segmentschütz 10 series
mit HandradMessingGusseisen

Segmentschütz
Segmentschütz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Segmentschütz
Betätigung
mit Handrad
Korpus
Flansch, Messing, Gusseisen
Anwendung
HLK
Weitere Eigenschaften
Standard
DN

Min: 40 mm
(1,575 in)

Max: 300 mm
(11,811 in)

Druck

8 bar, 10 bar
(116 psi, 145 psi)

Temperatur

Min: -10 °C
(14 °F)

Max: 150 °C
(302 °F)

Durchsatz

Min: 140 m³/h
(4.944,05 ft³/h)

Max: 6.380 m³/h
(225.307,57 ft³/h)

Beschreibung

Gehäuse, Haube und Handrad aus Gusseisen. Spindel und Sitze aus Messing. Anschlussflansche bearbeitet und gebohrt nach EN 1092-2 PN 10 mit Dichtleiste. Vertikaler oder horizontaler Einbau. Maximale Betriebstemperatur mit Standard-Dichtungen +80° C. Schieber, Flachschieber F4, Flachschieber F4 auf Gusseisen PN 10/16 (EN-GJL-250)

---
