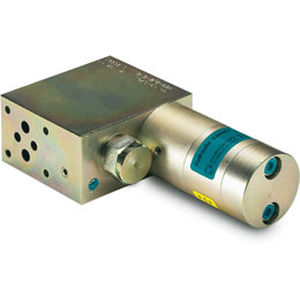

Oszillierender Mini-Booster HC3-C

Öl

Beschreibung Der HC3 - C ist eine Variante des HC3 für Anwendungen mit größeren Durchflussmengen, der schneller anspricht und mit der eingebauten Durchlassleitung bis zu 50 l/min erreicht. Das kompakte Gerät wiegt nur 4,0 kg und ist auf die Verwendung in NG6 (D03) Steuerblöcken ausgelegt. In der Standardversion liegt der maximale Ausgangsdruck bei 500 bar. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks. Funktionen Nach Aufbau des Pumpendrucks an Anschluss A schließt das Rückschlagventil (b) und das Öl fließt über das Drosselventil (a) zur oszillierenden Pumpeneinheit OP. Der Enddruck wird von der oszillierenden Pumpeneinheit OP aufgebaut. Die Einheit schaltet sich automatisch ab, wenn der auf der Hochdruckseite erreicht worden ist. Bei einem Druckabfall auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt, wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.
