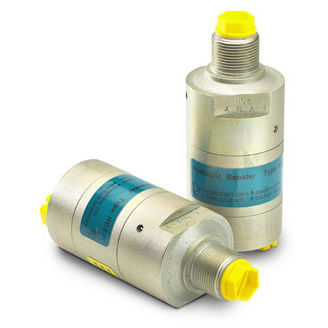

Oszillierender Mini-Booster HC2
Öl

oszillierender Mini-Booster
oszillierender Mini-Booster
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
oszillierend
Medium
Öl
Druck

Min: 20 bar
(290 psi)

Max: 207 bar
(3.002 psi)

Beschreibung

Beschreibung Der HC2 ist ein kompaktes Gerät mit einem Gewicht von nur 1,0 kg. Er eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen der Aufbau und die Aufrechterhaltung von Hochdruck erforderlich ist. Der HC2 verstärkt den Eingangsdruck auf einen höheren Ausgangsdruck und kompensiert automatisch den Ölverbrauch, um den Hochdruck konstant zu halten. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks. Funktionen Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Öl wird über das Wegeventil CV zum Anschluss IN geführt und strömt dann ungehindert durch die Rückschlagventile KV1, KV2 und DV zur Hochdruckseite H. In diesem Zustand,der sogenannten Eilgangsfunktion,wird der maximale Durchfluss durch den Verstarker erzielt. Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird von der oszillierenden Pumpeneinheit OP aufgebaut. Die Einheit wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt, wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von miniBOOSTER anzeigen
