Oleodynamische Presse BV 25 P
MontageTestTuschier

oleodynamische Presse
oleodynamische Presse
oleodynamische Presse
oleodynamische Presse
oleodynamische Presse
oleodynamische Presse
oleodynamische Presse
oleodynamische Presse
oleodynamische Presse
oleodynamische Presse
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
oleodynamisch
Funktion
Montage, Test, Tuschier, Tryout, Durchlaufkaschier
Struktur
Säulen, 4-Säulen, mit verstellbarem Tisch, Drehtisch
Steuerung
automatisch
Weitere Eigenschaften
Regler
Anwendung
für Industrieanwendungen, für die Automobilindustrie, für Kunststoffe, für Automobilteile, Reparatur
Kraft

180 kN

Breite der Tischplatte

770 mm
(30 in)

Länge der Tischplatte

660 mm
(26 in)

Beschreibung

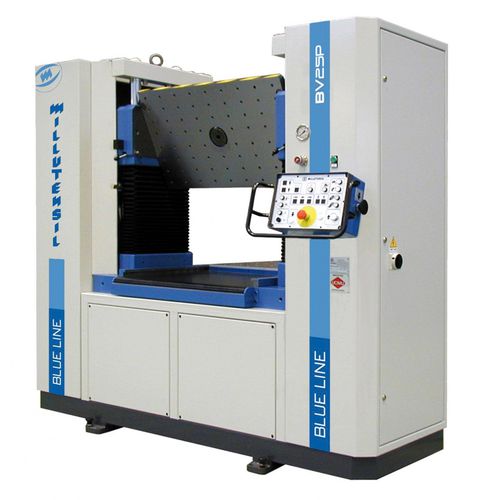

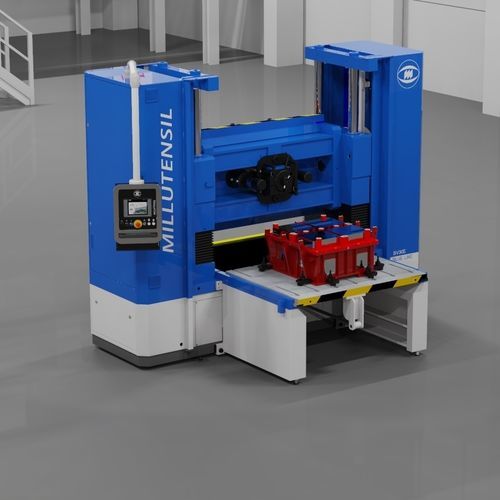

Standard-Bewegungen der Aufspannplatten Die obere Platte gleitet vertikal durch hydraulische Betätigung auf den vier Führungssäulen und kann durch Untersetzungsgetriebe um 360° gekippt werden. Die obere Plattenklemmung in der exakten horizontalen Position hängt von den vier hydraulisch betätigten Indexierbolzen ab. Die untere Platte ist hydraulisch ausfahrbar und fährt auf Kugellagern. Sie ermöglicht es, den unteren Teil des Werkzeugs oder der Form aus der Presse in eine optimale Arbeitsposition zu bringen. Alle Funktionen werden komfortabel über das Touchpanel ausgeführt. The smallest version of the BV series The BV 25 P is the smallest version of the Millutensil’s spotting presses. Die Abmessungen der Platte betragen 770×660 mm (31X25 Zoll). Die max. Spannkraft beträgt 180kN. Die maximale Tragfähigkeit der unteren Platte beträgt 2.500 kg, die der oberen Platte 800 kg. Die Tuschierpresse BV 25 P kann zusätzlich mit folgendem optionalen Zubehör ausgestattet werden: Energiespeicher | Automatische Wachseinspritzeinheit | Ausstoßeinheit | Hydraulische Hilfszylinder-Steuereinheit | Hydraulikaggregat | Farben auf Anfrage Untere Platte Hydraulikzylinder führen die untere ausfahrbare Platte außerhalb der Säulen in eine leicht zugängliche Position für die Arbeit außerhalb der Presse. Sie gleitet auf Rollenlagern und wird seitlich durch Kugellager geführt, völlig reibungs-und verschleißfrei. In der Endposition senkt sich die Platte ab und wird von 4 Hydraulikzylindern gehalten, so dass sie sich vollständig auf bestimmte Bodenstützbänder stützt. Das System garantiert eine hohe Wiederholgenauigkeit von ± 0,04 mm.

VIDEO
