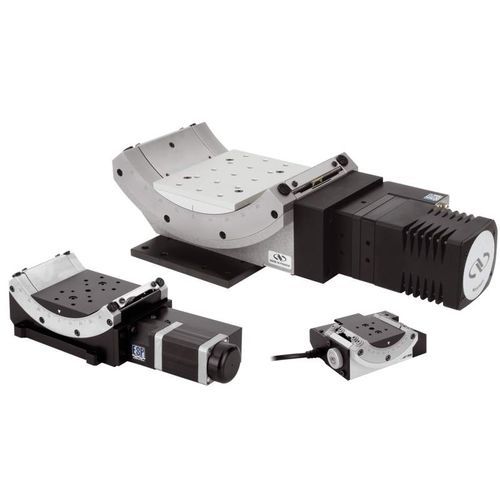

Motorisiertes Goniometer BG series
für hochpräzise Winkelausrichtung

motorisiertes Goniometer
motorisiertes Goniometer
motorisiertes Goniometer
motorisiertes Goniometer
motorisiertes Goniometer
motorisiertes Goniometer
motorisiertes Goniometer
motorisiertes Goniometer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Merkmal
motorisiert
Anwendung
für hochpräzise Winkelausrichtung

Beschreibung

Bei Kippanwendungen ermöglicht die BG-Serie von Goniometern einen offenen Zugang zur Last. Wenn zwei BG-Tische zusammen gestapelt werden, dreht sich die Probe um einen gemeinsamen Drehpunkt. Diese Goniometer mit Gleichstrommotor eignen sich für Anwendungen, die eine gleichmäßige Bewegung, hohe Geschwindigkeit und hohe Wiederholgenauigkeit erfordern. ±45° Querachsendrehung mit maximalem freien Zugang zur Drehplattform -Gestapelte Wiegen ermöglichen eine orthogonale Drehung um denselben Drehpunkt -Präzisionsgefertigte Kugellagerlaufringe sorgen für hohe Stabilität und Steifigkeit bei minimalem Taumeln -Präzisionsgeschliffenes Schneckengetriebe bietet 0,002° MIM -Gleichstrommotor und Drehgeber für gleichmäßige Bewegung und hohe Wiederholgenauigkeit Präzisions-Mehrachsen-Baugruppen BG-Goniometer sind so konzipiert, dass zwei Modelle benachbarter Größe direkt orthogonal zueinander montiert werden können (z. B. BGS80 mit BGM120), um um denselben Punkt im Raum zu schwenken. Die direkte Montage spart Einrichtungszeit, Konstruktionszeit und Kosten für Adapterplatten. Für zusätzliche Drehachsen kann ein Drehtisch unter der Baugruppe oder auf der oberen BG-Plattform montiert werden. Das Video zeigt eine frei zugängliche, mehrachsige Kipp-, Neige- und Rotationsbaugruppe mit zwei BG-Goniometern und zwei Drehtischen.

---
