Elektropneumatische Heftvorrichtung D08
für Aluminium

elektropneumatische Heftvorrichtung
elektropneumatische Heftvorrichtung
elektropneumatische Heftvorrichtung
elektropneumatische Heftvorrichtung
elektropneumatische Heftvorrichtung
elektropneumatische Heftvorrichtung
elektropneumatische Heftvorrichtung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
elektropneumatisch
Produktanwendungen
für Aluminium

Beschreibung

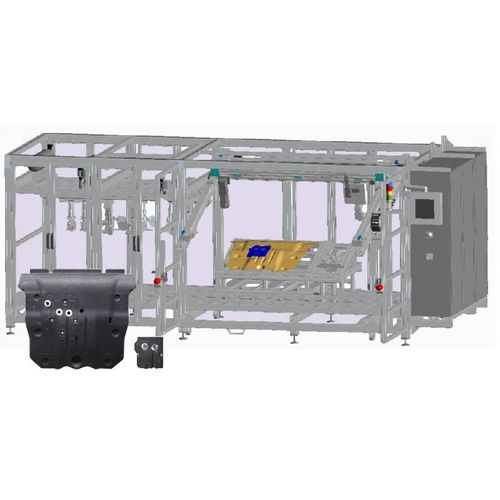

D08 Heftmaschine mit 11 Rollenklammern-Heftköpfen A 20 - 42/080. Anheften von Aluminiumblechen an ein Kunststoffträgerteil Automobilindustrie: Anheften von Aluminiumblechen an ein Kunststoffträgerteil. Es können gleichzeitig zwei Teile verarbeitet werden. Deckelteil: Auf einem festen fest eingebauten Hefttisch werden in einer passenden Bauteilaufnahme ein Aluminiumblech und darüber ein Deckel aus Kunststoff gelegt. Alle eingelegten Teile werden detektiert. Trägerteil: Auf einem fahrbaren Hefttisch werden ebenfalls in einer genau passenden Bauteilaufnahme ein Aluminiumblech und ein Trägerteil aus Kunststoff eingelegt. Aluminiumblech und Trägerteil werden in Einbaulage detektiert. Zusätzlich wird ein fertig gehefteter Deckel in das Trägerteil manuell eingebaut. Die dazu gehörigen Schrauben und Muttern werden zusammen mit dem Deckel detektiert. Sobald die Heftmaschine alle notwendigen Teile erkannt hat wird der Heftvorgang freigegeben und kann per Knopfdruck gestartet werden. Zuerst steuert ein über ein Portalsystem verfahrbarer Heftkopf alle programmierten Heftpositionen am Trägerteil an und setzt die entsprechenden Klammern. Anschließend werden die programmierten Heftpositionen am Deckel auf dem fest eingebauten Hefttisch angefahren.
