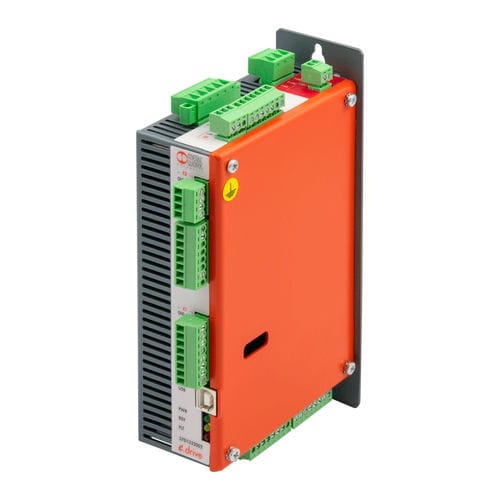

Digitaler DC-Stromrichter e.drive

SchrittIP20kompakt

Mit ihm lassen sich einfach und intuitiv Elektrozylinder steuern, die einen STEPPING-Motor mit einem Nennstrom von bis zu 6A, zwei Phasen, mit vier, sechs oder acht Ausgangsleitungen verwenden. Der Anschluss an einen PC erfolgt über einen USB-Port, und der Benutzer verfügt über eine Umgebung für die Konfiguration, Programmierung und Fehlersuche im Bereich der Bewegungssteuerung, die dank einer benutzerfreundlichen Sprache (MW DRIVE) und einer Reihe von einfachen Anweisungen und Funktionen die Erstellung komplexer Arbeitszyklen ermöglicht, da sie sowohl digitale als auch analoge Ein- und Ausgänge verarbeiten kann. Es besteht aus zwei elektronischen Platinen, die in einem Metallgehäuse untergebracht sind, das mit Hilfe eines Zubehörs an einer Wand oder auf einer DIN-Schiene befestigt werden kann und mit abnehmbaren Schraubverbindern für die Verdrahtung ausgestattet ist. Die elektronischen Platinen können sowohl die logische "Bewegungssteuerungs"-Stufe als auch die Stromversorgungsstufe steuern. Dieses unabhängige System ist ideal für den Einsatz in eigenständigen Anwendungen, die keine SPS benötigen. Die Leistungsstufe besteht aus einem bipolaren Minischritt-Chopperantrieb. Sie zeichnet sich durch eine Versorgungsspannung von bis zu 55VDC für die Versorgungsseite und 24VDC für die Logikseite, kompakte Abmessungen und große Flexibilität in der Anwendung aus.
