MAG-Schweißmaschine

automatischPräzision

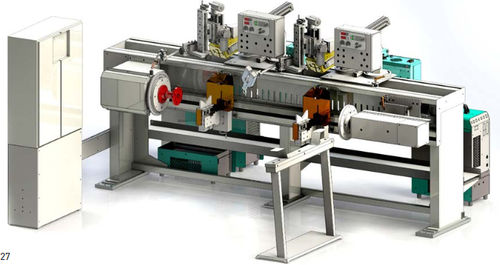

Die Rundnahtschweißanlage besteht aus einer verwindungssteifen Stahlkonstruktion. Die Fahrwerke für den Schweißkopfaufbau und das Fahrwerk mit Gegendruckpinole sind auf kugelumlaufgeführten Laufschienen gelagert. Sie können leichtgängig von Hand verschoben und geklemmt werden. Der Schweißkopf wird pneumatisch zum Bauteil in Schweißposition gefahren. Die genaue Schweißposition wird über drei Längsschlitten feinjustiert. Die Bedienelemente sind in einem Bediengehäuse zusammen mit Schweißkopf auf ein Fahrwerk montiert, damit alle wichtigen Bedienelemente im Handbereich verfügbar sind. Zusätzlich sind zwischen Antriebseinheit und Gegendruckpinole zwei Prismenauflagen auf verfahrbare Schlitten montiert. Die Prismenauflager stellen pneumatisch zu und werden je nach Bauteil-Ø mit einem Handschlitten vertikal eingestellt.
