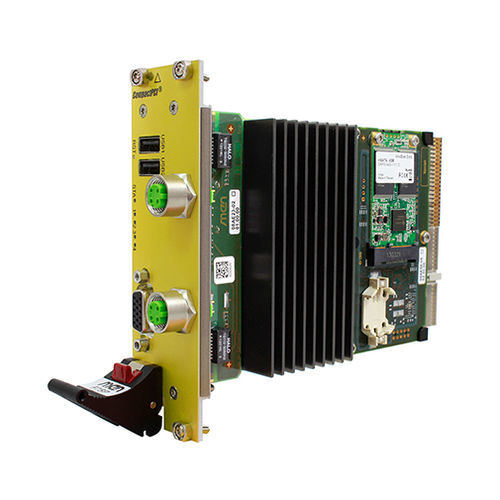

Single-Board-Computer / PICMG F75P

x86Intel Atom E6x0T seriesSATA

Der F75P ist ein sicherer COTS-Computer mit integrierter funktionaler Sicherheit, der drei CPUs auf einer 3U CompactPCI PlusIO-Karte vereint. Er macht die Intel Atom E6xx ("E600") Leistung mit doppelter Redundanz extrem kompakt und zielt vor allem auf Bahnanwendungen ab. Zwei unabhängige Steuerprozessoren (CP) mit unabhängigem DDR2 RAM und Flash sowie eine Überwachungsstruktur sorgen für Sicherheit: Für SIL 3 / SIL 4: Mit redundanter Software, die auf dem F75P läuft und z.B. mit den Software-Instanzen auf den beiden CPs, die ihre Ausgaben vergleichen. Auf diese Weise wird die Karte zu einem ausfallsicheren Subsystem, d.h. sie kann sich im Falle eines fatalen Fehlers abschalten. Für bis zu SIL 2: Verwendung nur eines der beiden CPs oder Verwendung beider CPs unabhängig voneinander für verschiedene Anwendungen. Auf diese Weise kann auf jedem CP eine 1oo1D-Sicherheitsanwendung bis zu SIL 2 realisiert werden. Der I/O-Prozessor (IOP) ist wie eine klassische CompactPCI-CPU-Baugruppe aufgebaut, einschließlich DDR2-RAM, Front- und Rear-I/O. Zu den Frontanschlüssen gehören VGA, zwei USB 2.0 und zwei 100-Mbit-Ethernet-Kanäle. Auf der Rückseite bietet das Board weitere vier USB 2.0, zwei Fast-Ethernet-Ports, einen 3-Gbit-SATA- und einen PCI-Express-x1-Anschluss. Diese Schnittstellen entsprechen der standardisierten Pinbelegung von CompactPCI PlusIO (PICMG 2.30). Ein integrierter mSATA-Steckplatz sorgt für skalierbare, robuste Massenspeicher. Der intelligente Board-Management-Controller des IOP protokolliert Ereignisse wie Reset, Über- oder Unterspannung in einem nichtflüchtigen FRAM. Die Steuerungs- (CP) und E/A-Prozessoren (IOP) kommunizieren über interne Verbindungen, die von einem FPGA bereitgestellt werden. Die CPs sind für die Ausführung eines deterministischen Echtzeitbetriebssystems wie dem QNX Neutrino RTOS Safe Kernel ausgelegt. Es ist auch möglich, diversitäre Software auf beiden Kernels zu implementieren.
