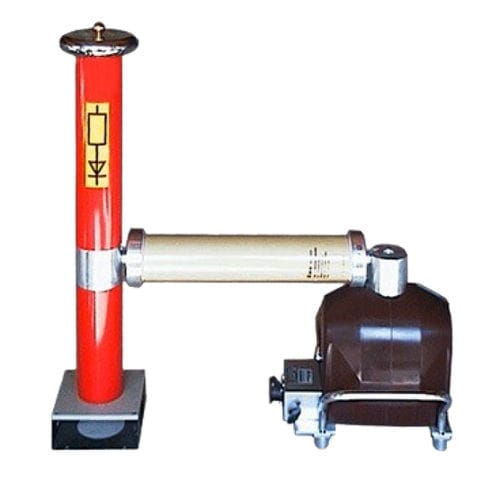

Testsystem für Stromnetz HPG-D series

kompaktfür KabelHochspannung

Kompakte und wartungsfreie gießharzisolierte Hochspannungstransformatoren Separates Bedien- und Steuerteil Kontinuierliche Spannungsregelung Leistungsstarke Anlage 1,2 kVA Dauerbetrieb, bis zu 3 kVA 60 min Kurzzeitbetrieb Gleichspannungsprüfung mittels Verdoppelsschaltung Die Hochspannungsprüfanlagen HPG 50-D bis 80-D dienen zur 50 Hz AC-Prüfung (35 bis zu 58 kVeff) und DC-Prüfung bis 160 kV. Die Gleichspannung wird via einer Verdopplungsschaltung erzeugt. Die HPG-Prüfsysteme bestehen aus zwei getrennten Einheiten: der Bedieneinheit und der Hochspannungseinheit. Diese Trennung gestattet einen flexiblen Einsatz der Anlage ohne zusätzliche Transportmittel. Alle HPG-Prüfsysteme im Überblick: HPG 50-D, AC-Prüfung bis 35 kVeff / DC-Prüfung bis 100 kV HPG 80-D, AC-Prüfung bis 58 kVeff / DC-Prüfung bis 160 kV Typische Anwendungen: Prüfung von Schaltanlagen Prüfung von Spanungs- und Stromwandlern Prüfung von Schaltanlagenkomponenten / Bauteilprüfung Prüfung von Kabeln (DC)
