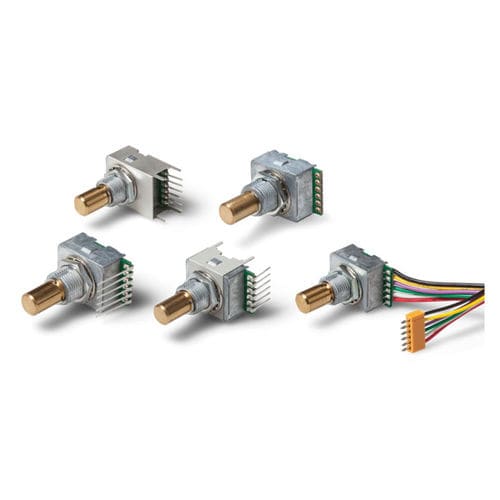

Inkrementaler Drehgeber MRS
photoelektrischmit VollwelleSchalttafeleinbau

inkrementaler Drehgeber
inkrementaler Drehgeber
inkrementaler Drehgeber
inkrementaler Drehgeber
inkrementaler Drehgeber
inkrementaler Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
inkremental
Technologie
photoelektrisch
Installierung
mit Vollwelle, Schalttafeleinbau
Ausgangssignal
analog
Versorgungsspannung
5 V DC
Material
Aluminium, Edelstahl
Schutzniveau
IP65
Anwendungsbereich
für Industrieanwendungen, für OEM
Weitere Eigenschaften
kompakt, mit Drucktaster, manuellen Einstellungen
Baugröße

Min: 15 mm
(0,59 in)

Max: 13 mm
(0,51 in)

15 mm
(0,59 in)

Achsdurchmesser

Min: 6 mm
(0,24 in)

Max: 6 mm
(0,24 in)

Länge

Min: 8,5 mm
(0,335 in)

Max: 16,5 mm
(0,65 in)

8,5 mm
(0,335 in)

Ausgangsfrequenz

Max: 100 Hz

100 Hz

Prozesstemperatur

Min: -10 °C
(14 °F)

Max: 70 °C
(158 °F)

Beschreibung

Der Allround-Drehimpulsgeber für hohe Radial- und Axialkräfte, mit oder ohne Rastungen / Taster bei attraktivem Preisniveau Die MRS Drehimpulsgeber werden für die Sollwertvorgabe per Hand eingesetzt und sind die kompaktesten Sollwertgeber im MEGATRON Portfolio. Dank seines Variantenreichtums und seiner soliden mechanischen Konstruktion mit Messingwelle und robustem Metallgehäuse ist der Drehimpulsgeber MRS ein echter Allrounder bei attraktivem Preisniveau. Dass Qualität zum kleinen Preis kein Widerspruch sein muss, spiegelt sich mit einer Lebensdauer von 1 Million Umdrehungen und einer optionalen Wellenabdichtung mit Schutzart IP65 wider. Besonders zu betonen sind die hohen Radial- und Axialkräfte, mit denen der Drehimpulsgeber betrieben werden kann. Portfolio-Zuordnung Rastungen / Impulse / Auflösung: Drei Rastvarianten, auch ohne mechanische Rastung Es stehen 3 unterschiedliche mechanische Rastungen von 16, 24 bis 32 „Klicks“ mit entsprechenden 4, 6 oder 8 Impulsen pro Umdrehung oder als Drehimpulsgeber ohne mechanische Rastung zur Wahl. Der Drehimpulsgeber steht in zwei unterschiedlichen Rastmomenten zur Wahl: Ein leichtgängiger und ein höheres Rastmoment. Bei der Variante ohne mechanische Rastung bleibt eine geringe Drehhemmung haptisch erhalten. Sind deutlich höhere Rastmomente gefragt, sind diese in der Serie MRB zu finden. Der Drehimpulsgeber besitzt einen integrierten Taster, mit dem die Übergabe des Sollwertes gesteuert wird. Deutlich „knackiger“ ist dank seines langen Tastweges der Taster der Serie MRT. Ist ein kurzer Tastweg gefordert, findet sich dieser in der Serie MRB mit zusätzlichen drei Varianten für die Betätigungskraft des Tasters wieder.

Kataloge

MRS
MRS
7 Seiten
