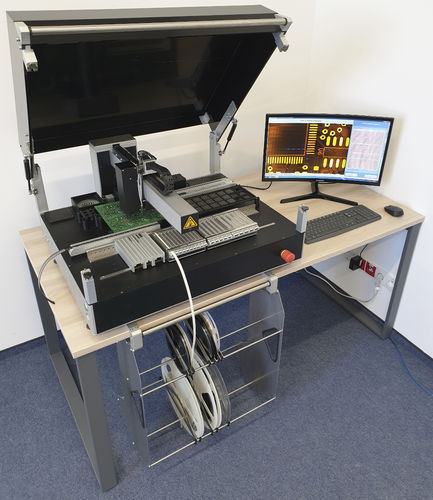

SMT-Bestückungsmaschine P1

automatischmit optischem Ausrichtsystem

Technische Daten PCB max. Arbeitsbereich 540x480mm Bauelementespektrum von 0201 bis 40x80mm min pitch 0,4mm Bauelemente Verpackung Gurte / Stangen / Trays / Schüttgut Bauelemente-Zentrierung optisches Kamerasystem Leistungsrate bis zu 1200 BE/Std. Zuführungen bis zu. 80 x 8mm semiautomatik Zuführungen und 2 x ( 300x200mm) IC -Trays bei Leiterplatte 300x200mm Auflösung X / Y -Achse : 0,008mm (Linearencoder ) Z -Achse : 0,02mm (Linearencoder ) Rotation : 0,01° (Rotationsencoder ) Positionsgenauigkeit +/- 0,03mm mm Abmesssungen und Gewicht 800 x 700 x 550mm / ca . 85 kg Versorgung 110V-230V / 50-60Hz / 850W / 0,6 MPa / min. 20l/min Eigenschaften Präzisions SMD-Bestückungsautomat mit optischer Zentrierung 1ax automatischer Bestückungskopf Automatischer Pipettenwechsler (6-fach) Graphische Bedieneroberfläche Top - Kamerasystem für automatische Referenzpunktkorrektur Bottom - Kamerasystem für automatische Bauelementezentrierung Optische Inspektion des Lotpastendrucks, und der Bauelementeplatzierung CAD-Editor für alle CAD-Systeme Teach in - elektronischer Manipulator Service via Internet ( remote service kit ) Bedienungsfeld: Maus, LCD Minitor und Tastatur Anwendungsbereich Prototypen und Kleinserien Bestückung von allen Typen von SMD Komponenten
