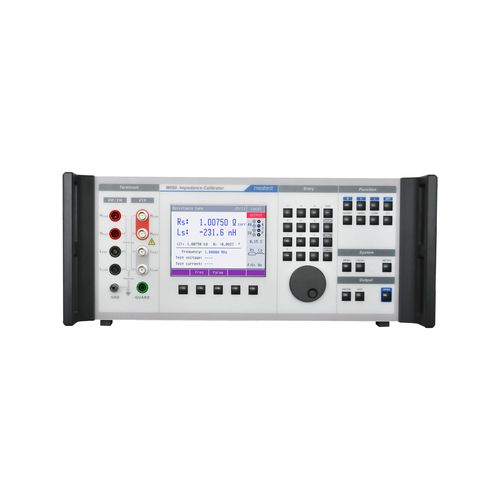

Impedanzkalibrator M550

für ElektromessgerätedigitalLabor

Der Impedanzkalibrator M550 ist für die Kalibrierung von LCR-Messgeräten konzipiert. Der Kalibrator enthält stabile und temperaturunabhängige Widerstandsstandards, Teilkapazitätsstandards und Teilinduktivitätsstandards, die durch ein passives RC-T-Typ-Netzwerk simuliert werden. Es stehen offene und kurze Referenzpositionen zur Verfügung, um den Einfluss von Testkabeln zu eliminieren. Kalibrierwerte beider komplexer Parameter von Teilstandards werden auf einem großen LCD-Bildschirm in vorgewählten Parameterpaaren sowie Spannungs-, Strom- und Frequenzanzeigen vom eingebauten Testsignalmessgerät angezeigt. Die Philosophie des M550 basiert auf Fernsteuerung und automatischer Kalibrierung. Aus diesem Grund ist der Kalibrator mit RS-232- und GPIB-Schnittstellen ausgestattet und wird selbstverständlich von der Kalibriersoftware CALIBER/WinQbase unterstützt. Spezifikationen: Widerstand: 100 mΩ - 100 MΩ, 20 Hz - 1 MHz (± 0,02 % / Jahr bei 1 kHz) Kapazität: 10 pF - 100 uF, 20 Hz - 1 MHz (± 0,05 % / Jahr bei 1 kHz) Induktivität: 10 uH – 10 H, 20 Hz – 1 MHz (± 0,1 % / Jahr bei 1 kHz) Testsignalmessgerät: Wechselspannung: 0,2 - 10 Vrms (± 2 % / Jahr) Wechselstrom: 1 nA - 500 mA (± 2 % / Jahr) Frequenz: 20 Hz - 100 kHz (± 100 ppm / Jahr)
