Bewertungskit für Ladezelle mit Signalwandler EVAL KIT series

für Signalwandler

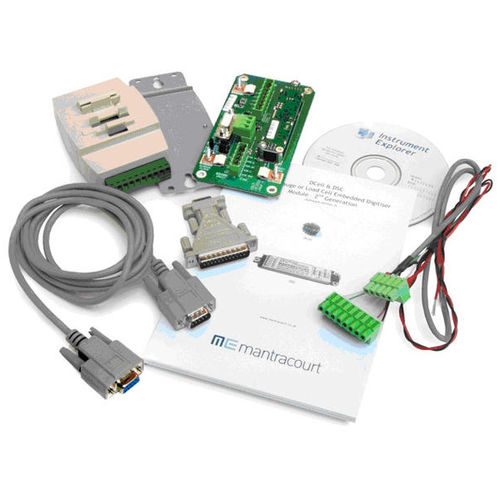

Das DCell & DSC Evaluation Kit ist eine ideale Möglichkeit für Benutzer, sich mit den Digitalisierungsmodulen in Testsituationen vertraut zu machen. Das Kit enthält alles, was Sie für die Kommunikation mit einer Zelle oder Karte von Ihrem PC aus benötigen. Eine Evaluierungsplatine (DSJ1), bestehend aus: Einen 8-poligen Schraubanschluss für den Dehnungsmessstreifen und den Temperatursensor Einen 5-poligen Schraubanschluss für Stromversorgung und RS485-Kommunikation Einen 9-poligen 'D'-Typ für die direkte RS232-Verbindung zum PC, CAN und RS485 Link-Header für die Auswahl von RS232- oder RS485-Kommunikation Abschlusswiderstand für CAN und RS485 Integrierter Temperatursensor zur einfachen Auswertung der Temperaturkompensation LED für Leistungsanzeige LED für digitalen Ausgang (nur DSC) Druckschalter für digitalen Eingang (nur DSC) Eine Evaluierungs-DCell (gelötet und verdrahtet auf der Platine) oder DSC (geschraubt auf der Platine) Ihrer Wahl Ein 9- bis 25-poliger D-Adapter für den PC-Kommunikationsanschluss Ein 9-poliges 'D'-Typ-Verlängerungskabel NUR für RS485 einen RS232-zu-RS485-Konverter und ein Verbindungskabel Für NUR RS232 ein Stromanschlusskabel Eine ideale, kostengünstige Möglichkeit für Erstanwender, sich mit den Digitalisierungsmodulen in Testsituationen vertraut zu machen und die Vorteile des DCell/DSC zu entdecken RS232, RS485 und CAN Kits verfügbar Ein "KOSTENLOSES" DCell oder DSC ist im Preis des Kits enthalten - montiert und einsatzbereit (das DCell ist an die Halterung gelötet und das DSC ist an die Halterung geschraubt) Das Kit enthält alles, was Sie zur Kommunikation mit der DCell- oder DSC-Karte von Ihrem PC aus benötigen Die Instrument Explorer Software ist für die PC-Schnittstelle erforderlich und kann kostenlos von der Support-Seite heruntergeladen werden
