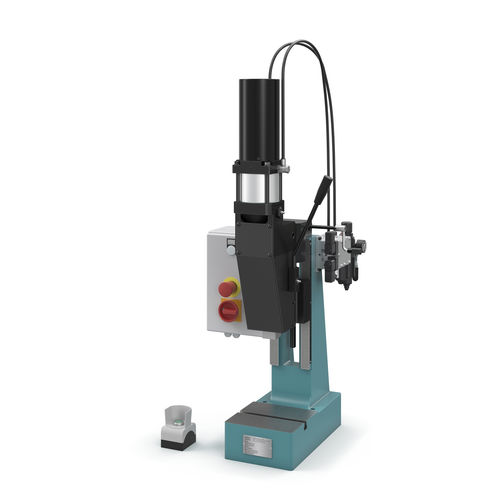

Pneumatische Presse NP 2000
StanzKompressionMontage

pneumatische Presse
pneumatische Presse
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
pneumatisch
Funktion
Stanz, Kompression, Montage
Struktur
Kniehebel, Kolben, Rundstößel, Vierkantstößel
Weitere Eigenschaften
vertikal, stationär
Kraft

20 kN

Hub

40 mm
(2 in)

Breite der Tischplatte

190 mm
(7 in)

Länge der Tischplatte

200 mm
(8 in)

Gewicht

95 kg
(209 lb)

Beschreibung

Krafthub [mm]: - 6 Ausladung [mm] A1: - 130 Ausladung [mm] A2: - 0 Nutbreite [mm] ähnl. DIN 650: - 14 Stößelbohrung Ø x Tiefe [mm]: - 20H7 x 25 Stößel Ø [mm] / Fläche [mm²]: - 40 x 40 Platzbedarf [mm]: - 200 x 385 mäder handunterstützte Kniehebelpressen kommen in Einsatz, wenn bedingt durch die Besonderheit des Werkstücks anfangs nicht beide Hände durch eine Zweihandbedienung gebunden sein können und doch eine große Druckkraft am Ende des Arbeitshubs erreicht werden soll. MIt handunterstützen Kniehebelpressen ist sicheres Arbeiten möglich: Der Stößel wird mittels des Handhebels in die Endlage gebracht. Das Werkstück wird dann durch die Kraft des Kniehebels gehalten. Ein Sensor registriert diese Position. Das Werkstück kann jetzt losgelassen werden und mit der jetzt freien Hand der pneumatische Hub ausgelöst werden. Der Standard Rundstößel von mäder pressen zeichnet sich durch hohe Standfestigkeit, geschliffene Oberfläche und präziser Stößelbohrung aus. Werkzeuge können in der Stößelbohrung über eine Inbusschraube sicher fixiert werden. Die Rundstößel von mäder pressen werden grundsätzlich in gehonten Bohrungen oder in präzisen Teflonbuchsen geführt. Qualitätsmerkmale: • - Werkseitig voreingestellter Druckpunkt • - Winkelgetriebe zur einfachen Höhenverstellung des Pressenkopfs • - Seitlich angebrachtes Maßband zum schnellen Reproduzieren von Einstellungen bei Werkzeugwechsel • - Praktisch wartungsfreie doppeltwirkende Zylinder • - Geräuscharm: unter 75 dB
