Reporting-Software TCREADER

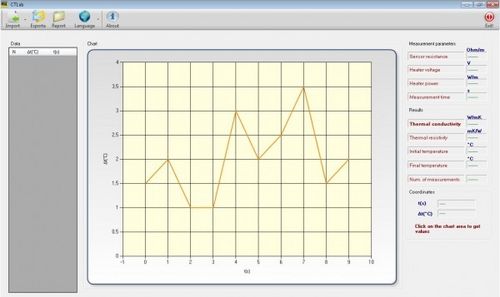

BERICHTSSOFTWARE ZUR MESSUNG DER WÄRMELEITFÄHIGKEIT Die Messmethode basiert auf der so genannten instabilen Sensortechnik, die eine Sonde (auch thermische Nadel genannt) verwendet, an der ein Heizdraht und ein Temperatursensor angebracht sind. Die Sonde wird in den Boden eingeführt. Aus ihrem Ansprechen, wenn sie einige Minuten lang einem Heizzyklus unterworfen wird, lässt sich der spezifische Wärmewiderstand (oder sein Gegenteil, die Wärmeübertragung) berechnen. Das Messprinzip beruht auf einer besonderen Eigenschaft eines geradlinigen Wärmeverlaufs (dem Heizdraht der Sonde): nach einer kurzen Übergangszeit hängt der Temperaturanstieg nur noch von der Heizleistung und Wärmeübertragung des Mediums ab. Sobald die erste bekannt ist, kann die zweite berechnet werden. Die Hauptanwendung der Technik besteht in der Prüfung von Hochspannungskabeln und Heizkanälen. Beschreibung CTLab ist eine Berichtssoftware zur Messung der Wärmeleitfähigkeit des Bodens. Die Anwendung verwaltet auf einfache und schnelle Weise Dateien, die mit dem Instrument A5000T erzeugt wurden, und generiert automatisch grafische und tabellarische Daten, ohne dass andere Software benötigt wird. Insbesondere handelt es sich um Software-Tools: - tabellarische Darstellung der Beziehung zwischen der Temperaturdifferenz im Vergleich zum Startzeitpunkt und der Messzeit - grafik der Messungen im Zeitbereich mit linearer und logarithmischer Skala - möglichkeit, die Strecke der besten linearen Annäherung der Kurve zu wählen, um die Kondiktivität und den spezifischen Widerstand neu zu bewerten - daten- und Graphikexport - werkzeug zur Berichterstellung
