CNC-Bearbeitungszentrum / 3-Achs MH series
horizontal40 WerkzeugeHochpräzision

CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
horizontal
Anzahl Werkzeuge
40 Werkzeuge
Weitere Eigenschaften
mit Direktantrieb, Hochgeschwindigkeit, Hochpräzision, mit Palettenwechsler
X-Hub

1.000 mm, 1.500 mm
(39 in, 59 in)

Y-Hub

700 mm, 1.000 mm
(28 in, 39 in)

Z-Hub

700 mm, 1.000 mm
(28 in, 39 in)

Rotationsgeschwindigkeit

6.000 rpm, 8.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1)

Leistung

15 kW, 18,5 kW
(20,39 hp, 25,15 hp)

Vorrückgeschwindigkeit X-Achse

20.000 mm/min
(13 in/s)

Vorrückgeschwindigkeit Y-Achse

20.000 mm/min
(13 in/s)

Vorrückgeschwindigkeit Z-Achse

20.000 mm/min
(13 in/s)

Maximale Tischlast

800 kg, 1.200 kg, 3.000 kg
(1.764 lb, 2.646 lb, 6.614 lb)

Gesamtgewicht

15.000 kg, 16.000 kg, 19.000 kg, 25.000 kg
(33.069,34 lb, 35.273,96 lb, 41.887,83 lb, 55.115,57 lb)

Beschreibung

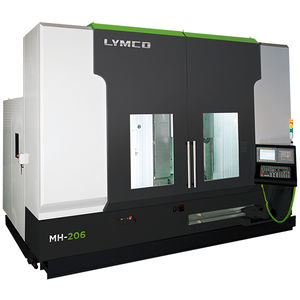

Das LYMCO Horizontal-Fräszentrum Typ MH mit Palettenwechsler wird gerne für die horizontale Teilefertigung eingesetzt. Dieses Modell eignet sich aufgrund des schnellen Werkstückwechsels auch hervorragend für Betriebe mit mäßigen Produktionsmengen. Die MH-Linie bietet zwei verschiedene Konfigurationen und Strukturen zur Auswahl. Zum einen die Hochgeschwindigkeitsmaschine MH-Plus und zum anderen die normale MH-Maschine für allgemeine Bearbeitungen. Beide bieten hohe Präzision und hervorragende Steifigkeit. Es handelt sich um eine Maschine, die mit hoher Beschleunigung, Genauigkeit und Anwendbarkeit gebaut wurde, um die Umschlaggeschwindigkeit der Teile zu erhöhen. Da die horizontale Bearbeitung ein besseres Spänemanagement, eine einfachere Einrichtung und eine insgesamt bessere Toleranz der Teile bietet, ist sie für viele Betriebe, die den nächsten Schritt nach oben suchen, die erste Wahl. Die MH HMC hat sich im Laufe der Jahre zu verschiedenen Modellen für die unterschiedlichen Anforderungen der Werkstätten entwickelt. Hochgeschwindigkeits-Werkzeugwechsel Hervorragende Werkzeugwechselzeiten von 1 Sekunde von Werkzeug zu Werkzeug und 3 Sekunden von Span zu Span bei allen MH-PLUS Horizontal-Bearbeitungszentren (HMC) Modellen. 2 Sekunden von Werkzeug zu Werkzeug und 10 Sekunden von Span zu Span bei den Standard MH HMC. Hochgeschwindigkeits-Positionierung Schnelles Schneiden und Vorschub von bis zu 60 Metern pro Minute bei allen PLUS-Modellen. 32 Meter pro Minute Eilganggeschwindigkeit bei den Standardmodellen. Die direkte Auswirkung der Agilität der Positionierung führt zu einer viel kürzeren Leerlaufzeit, wodurch die tatsächliche Gesamtschneidekapazität der Maschine erhöht wird. Steife Struktur Die Steifigkeit der Struktur entscheidet über das tatsächliche Schneidergebnis und die optimale Geschwindigkeit der Prozesse. Daher wurde bei allen MH-PLUS HMC eine Box-in-Box-Konstruktion für Säule und Sattel verwendet, um eine optimale strukturelle Festigkeit zu erreichen.

---
