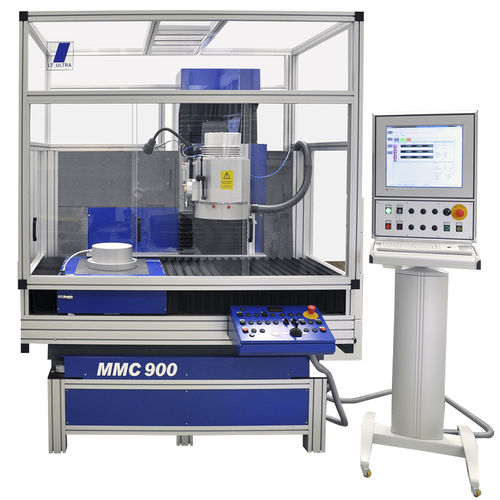

CNC-Fräsmaschine / Hochpräzision MMC 600-900
3-Achsvertikalfür Nichteisenmetalle

CNC-Fräsmaschine / Hochpräzision
CNC-Fräsmaschine / Hochpräzision
CNC-Fräsmaschine / Hochpräzision
CNC-Fräsmaschine / Hochpräzision
CNC-Fräsmaschine / Hochpräzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Bearbeitetes Material
für Nichteisenmetalle
Weitere Eigenschaften
Hochpräzision
X-Hub

600 mm, 900 mm
(24 in, 35 in)

Z-Hub

410 mm
(16 in)

Rotationsgeschwindigkeit

Min: 100 rpm
(628 rad.min-1)

Max: 3.000 rpm
(18.850 rad.min-1)

Beschreibung

– Führungen luftgelagert – Naturgranitaufbau – Passive Schwingungsisolierung – Formgenauigkeit: 0,1 μm auf Ø 100 mm – Rauheit: 2 nm (Ra) Die Ultrapräzisionsfräsmaschinen (UP-Fräsmaschinen, Flycutter) der MMC (micro milling center) Baureihe sind für die ultrapräzise Fräsbearbeitung (Flycutting) entwickelt worden. Durch den Einsatz von Diamantwerkzeugen können optische Oberflächen auf Nichteisenmetallen, Kunststoffen und Kristallen gefertigt werden. Die MMC 600 / 900 ist dabei die Ausgangsbasis für eine Maschinenreihe die mittels verschiedener Optionen an individuelle Kundenbedürfnisse angepasst werden kann. In der Ausgangsversion besteht die MMC 600 / MMC 900 aus einer luftgelagerten X-Achse (Vorschubachse), einer wälzgelagerten Z-Achse (Zustellachse) und der darauf montierten Frässpindel, und wird im Wesentlichen für das Planfräsen von optischen oder mechanischen Präzisionskomponenten verwendet. Erweitert werden kann die Achsanordnung durch eine Y-Achse sowie durch A- und/ oder C-Achse. Auf diese Weise kann das Spektrum der bearbeitbaren Teilegeometrien auf Mikrostrukturen, Lentikulare Strukturen, Sphären, Polygone etc. erweitert werden. Weitere Optionen, wie unterschiedliche Vakuumfutter, Antasthilfe / Werkstückdickenmessung, bis hin zum Maschineninterferometer für die Insituprüfung der Werkstückgeometrie, erlauben einen effektiven Einsatz der Maschine. Neben vielen weiteren Optionen wie verschiedenen Spindeln, Fräskopfdurchmessern und Verfahrwegen, besteht jederzeit die Möglichkeit auf spezielle Wünsche unserer Kunden auch mit Sonderkonstruktionen einzugehen.

Kataloge

MMC 600-900
MMC 600-900
2 Seiten
MMC 600H
MMC 600H
2 Seiten
MMC 900H
MMC 900H
2 Seiten
