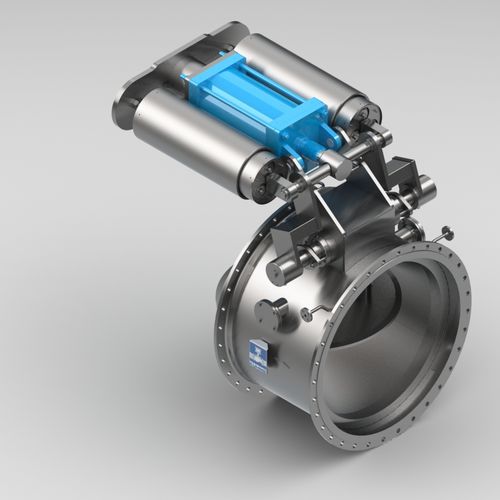

Absperrklappe PKIII/D

pneumatisch gesteuertzum Absperrenfür Gas

SICHERHEITS-SCHNELLSCHLUSSKLAPPE TYP PKIII/D Als Teil der bewährten KÜHME Hochleistungsarmaturenbaureihen für industrielle Anwendungen, wird dieser Typ überall dort eingesetzt, wo das schnelle und sichere Absperren gasförmiger Medien gefordert ist. Die elektro-pneumatisch gesteuerte Schnellschlussklappe setzt Maßstäbe in Bezug auf Dichtigkeit, Lebensdauer und Zuverlässigkeit selbst in anspruchsvollsten Applikationen. Die Lenkhebelklappe wird vorwiegend als dichtes Absperrorgan für gasförmige Medien mit relativ niedrigen Betriebsdrücken eingesetzt. NENNWEITE: DN 300 BIS DN 3000 BETRIEBSDRUCK: MAX. 2,5 BAR G BETRIEBSTEMPERATUR: MAX. + 300°C VORTEILE Schließzeit < 3 Sekunden Sicherheit durch bewährtes Dichtheitssystem mittels Weichdichtung (Leckrate A nach EN 12266-1) Dämpfung des Schließvorgangs zur Reduzierung von Druckstößen in der Rohrleitung Doppelsitz – eine Armatur statt zwei getrennten Armaturen – kompakte und kostengünstige Lösung Komfortable, automatische Prüfung des Dichtsystems während des Anlagenbetriebes – ohne Ausbau der Armatur Robuste Ausführung für hohe Schalthäufigkeit Hochleistungsarmatur mit langer Lebensdauer FUNKTION Die Schnellschlussklappe wird über den pneumatischen Antrieb mittels Magnetsteuerventil angesteuert. Bei dem selbsttätigen Schnellschluss wird das Druckvolumen im pneumatischen Antrieb über ein angebautes Schnellentlüftungsventil entspannt. Die Klappe schließt durch die gespeicherte Energie der Schließfedern.
