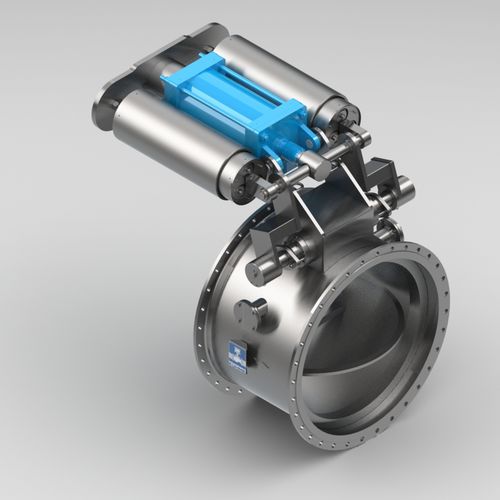

Absperrklappe PKIII

pneumatisch gesteuertzum Absperrenfür Gas

SICHERHEITS-SCHNELLSCHLUSSKLAPPE TYP PKIII Als Teil der bewährten KÜHME Hochleistungsarmaturenbaureihen für industrielle Anwendungen, ist die Schnellschlussklappe Typ PKIII überall dort einsetzbar, wo das schnelle und sichere Absperren gasförmiger Medien gefordert ist. Die elektro-pneumatisch gesteuerte Schnellschlussklappe setzt Maßstäbe in Bezug auf Dichtigkeit, Lebensdauer und Zuverlässigkeit selbst in anspruchsvollsten Applikationen. Die Lenkhebelklappe wird vorwiegend als dichtes Absperrorgan für gasförmige Medien mit relativ niedrigen Betriebsdrücken eingesetzt. Medien: gasförmig Anwendungen: Kraftwerkstechnik, Stahlwerke, Biogas & Deponiegas, Industrielle Feuerung, Luftzerlegungsanlagen PSA NENNWEITE: DN 300 BIS DN 3000 BETRIEBSDRUCK: MAX. 2,5 BAR G BETRIEBSTEMPERATUR: MAX. + 300°C VORTEILE Schließzeit < 3 Sekunden Sicherheit durch bewährtes Dichtheitssystem mittels Weichdichtung (Leckrate A nach EN 12266-1) Dämpfung des Schließvorgangs zur Reduzierung von Druckstößen in der Rohrleitung Robuste Ausführung für hohe Schalthäufigkeit Hochleistungsarmatur mit langer Lebensdauer FUNKTION Die Schnellschlussklappe wird über den pneumatischen Antrieb mittels Magnetsteuerventil angesteuert. Bei dem selbsttätigen Schnellschluss wird das Druckvolumen im pneumatischen Antrieb über das Schnellentlüftungsventil entspannt. Der Schließvorgang erfolgt ausschließlich über seitlich am Antrieb angeordnete Schließfedern. Der Klappenflügel fährt über die Hebelkinematik parallel – und damit verschleißoptimiert – in den Dichtsitz.
