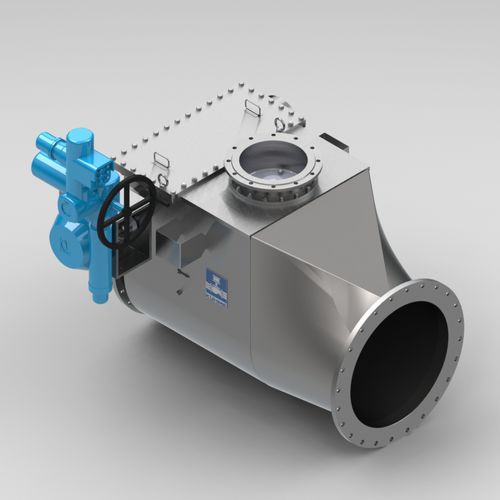

Plattenschieber KSK-HLK
mit Handradzum Absperrenfür Gas

Plattenschieber
Plattenschieber
Plattenschieber
Plattenschieber
Plattenschieber
Plattenschieber
Plattenschieber
Plattenschieber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Absperrschieber
Betätigung
mit Handrad
Funktion
zum Absperren
Medium
für Gas
Weitere Funktionen
Zuführung
Weitere Eigenschaften
kompakt, automatisch, Thermo
DN

Min: 150 mm
(5,906 in)

Max: 800 mm
(31,496 in)

Druck

0,5 bar
(7,3 psi)

Temperatur

300 °C
(572 °F)

Beschreibung

KOHLENSTAUBKLAPPE TYP KSK-HLK Robuste Sicherheits-Absperrklappe für Kohlenstaub mit optimierter Strömungsform zur Verhinderung von Depotbildung bei vollem Öffnungsquerschnitt. Über den kombinierten Heißluftanschluss wird eine automatische Kühlung der Brenneröffnung durch Heißlufteinströmung bei geschlossener Kohlenstaubklappe ermöglicht. Medien: fest Anwendungen: Kraftwerkstechnik NENNWEITE: DN 150 BIS DN 800 BETRIEBSDRUCK: MAX. 0,5 BAR G BETRIEBSTEMPERATUR: MAX. + 300°C VORTEILE Völlig freier Strömungsquerschnitt Zuverlässige Mediumabsperrung über widerstandsfähiges Sitzabdichtungssystem Sehr kurze Stellzeiten verglichen zu einfachen Absperrschiebern Kompakte und kostengünstige Lösung – Eine Armatur statt konventionell zwei Armaturen FUNKTION In Schließstellung wird der Klappenteller über die Antriebswelle und den Innenhebel auf den Klappensitz gepresst, sodass ein staubdichter Abschluss gewährleistet ist. Gleichzeitig ist der Heißluft-Anschluss zur Kühlung der Brennerlanze geöffnet. Beim Öffnen der Kohlen-staubklappe wird der Klappenteller über einen Drehwinkel von 90° geschwenkt und gibt den vollen Strömungsquerschnitt frei. In dieser Stellung liegt der Klappenteller vollkommen außerhalb des Förderstromes und verschließt dabei die Heißluftzufuhr.
