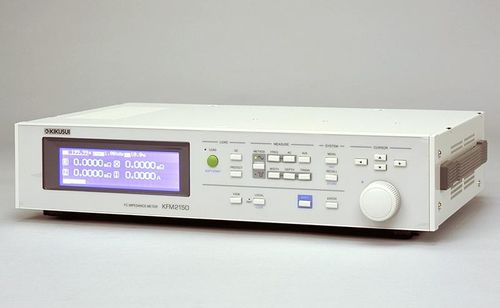

Impedanzmessgerät KFM2150

Tischgerät

Übersicht Das System KFM2150 ist ein Brennstoffzellen-Impedanzmesssystem, das mit einem Brennstoffzellen-Impedanzmesser KFM2150 und einer elektronischen Last der Serie PLZ-4W konfiguriert ist. Die Kombination aus KFM2150 und PLZ-4WA-Serie (0V-Eingangstyp) unterstützt die Impedanzmessung für eine einzelne Brennstoffzellenzelle. Zusätzlich zur Impedanzmessung mit der AC-Impedanzmethode bietet das System KFM2150 eine IR-Messung mit der Stromunterbrechungsmethode. Die Anwendungssoftware ermöglicht die Prüfung für jede Charakteristik der Brennstoffzelle wie I-U-Charakteristik, Konstantstromcharakteristik, Stromunterbrechungsmethode und Cole-Cole-Plot nach der AC-Impedanzmethode. Außerdem kann jeder Test in einer bestimmten Reihenfolge durchgeführt werden. Merkmale Fähigkeit zur Impedanzmessung im Frequenzbereich von 10 mHz bis 20 kHz. Der Parallelbetrieb durch dasselbe Modell der Serie PLZ-4W erhöht die Strom- und Leistungskapazität. Leistungskapazität: 1000 W, 200 A, Lasteingangsklemme: 1.5 V bis 150 V (KFM2150 System 1000-01) 660 W, 132 A, Last-Eingangsklemme: 0 V bis 150 V (KFM2150 System 660-01A) Die Messung des AC-Stromes kann von 0,1% bis 10% (0,1% Einheit) des DC-Laststromes eingestellt werden. IR-Messung mit der Stromunterbrechungsmethode möglich. Kann den DC-Laststrom variieren, während die AC-Stromeinstellung (%) weiterhin gemessen wird. Ausgestattet mit Niederspannungsschutz Externe Schnittstelle serienmäßig ausgestattet (RS232C, GPIB, USB)
