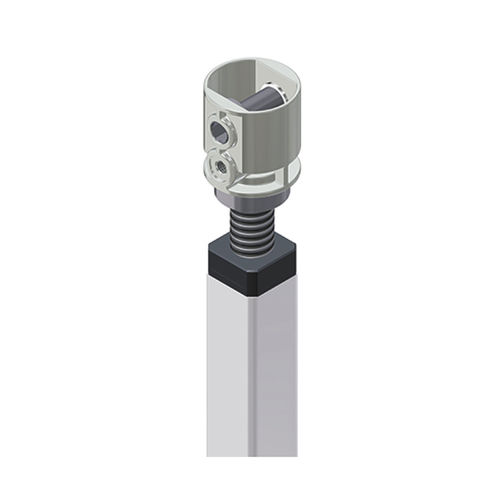

Kegelradgetriebe 3824

rechtwinklig1 - 5 Nmzur Höhenverstellung von Möbeln

Kegelradgetriebe mit Spindeleinheit 3824 Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen. Das Getriebe eignet sich ideal für den Einbau in runde Rohre mit Innendurchmesser von 31 mm. Für andere Rohrdimensionen kann bei entsprechender Stückzahl das Gehäuse angepasst werden. Mögliche Anwendungen sind höhenverstellbare Tische sowie diverse Verstellfunktionen bei sonstigen Möbelgegenständen. Besondere Merkmale Wartungsfrei Getriebeübersetzung 1:1 Antriebsdrehmoment am Getriebekopf, je nach Spindelsteigung: Max. 3 Nm Gehäuse aus Zinkdruckguß Gehärtete Stahlzahnräder mit robuster, verstärkter Verzahnung Sowohl für den manuellen als auch für den elektromotorischen Antrieb geeignet Unterschiedliche Spindellängen und Spindelsteigungen lieferbar Technische Hinweise Die Hubeinheiten sind durch ein separates Führungssystem gegen Einwirkung von Seitenkräften zu schützen. Achtung: Die Spindelsysteme mit der Spindelsteigung > 3mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen. Die Hubeinheit ist nur auf Druck belastbar. Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter: https://www.ketterer.de/downloads/anleitungen Abhängig von der eingesetzten Spindel ist die Selbsthemmung des Systems zu prüfen.
