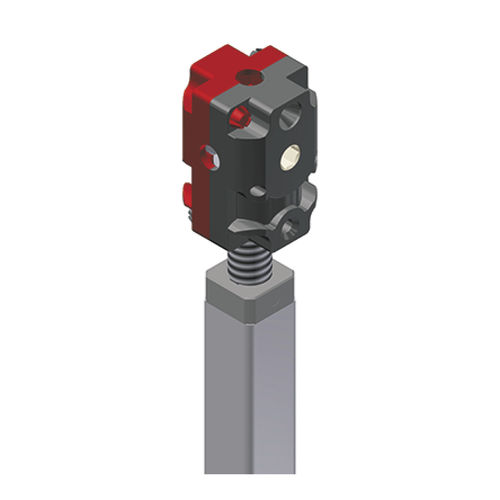

Kegelradgetriebe 3045 series

rechtwinklig5 - 10 Nmzur Höhenverstellung von Sitz-Steh-Arbeitsplatz

Kegelgetriebe mit Spindeleinheit 3045 Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen. Mögliche Anwendungen sind höhenverstellbare Tische, diverse Verstellfunktionen bei Möbelgegenständen sowie jegliche Art linearer Verstellung im Wohn-, Wohnmobil- oder Industriebereich. Einfache Schraubbefestigungen und ein durchgehender Sechskant ermöglichen einen leichten Systemaufbau und eine unkomplizierte Montage. Besondere Merkmale Wartungsfrei Übersetzung 1:1 und 1:2 Antriebsdrehmoment am Getriebekopf je nach Spindelsteigung: Max. 5,5 Nm Gehäuse aus glasfaserverstärktem Kunststoff Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung Sowohl für den manuellen als auch für den elektromotorischen Antrieb geeignet Ideal geeignet für den leistungsstarken Antrieb 3143.00 Variantenschlüssel 3045.00-V01: Spindel SG14x16P4 RH und i= 1:1 V02: Spindel Tr14x3 RH und i= 1:1 V03: Spindel Tr14x3 RH und i= 1:2 Hub HXXX und Einbaumaß EXXX sind kundenspezifisch wählbar Technische Hinweise Die Hubeinheiten sind durch ein separates Führungssystem vor Einwirkung von Seitenkräften zu schützen. Achtung: Die Spindelsysteme mit der Spindelsteigung > 3mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen. Die Hubeinheit ist nur auf Druck belastbar. Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter: https://www.ketterer.de/downloads/anleitungen
