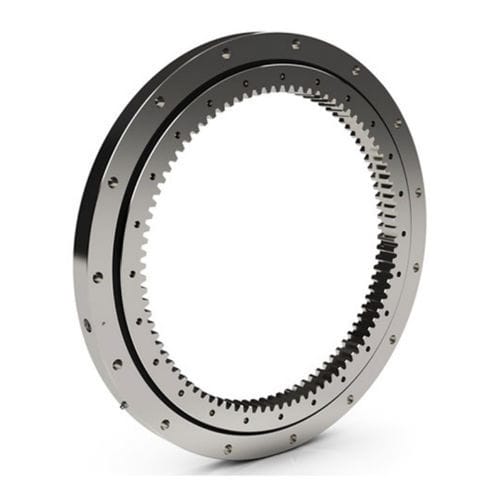

Drehverbindung mit Innenverzahnung HS series

KugelVierpunkt-Kontaktfür Drehtisch

Ähnlich groß wie die RK-Serie, haben die Kaydon-Drehverbindungen der HS-Serie einen rechteckigen Querschnitt, der bei gleichem Bauraum etwa die doppelte Tragfähigkeit bietet (Momente bis zu 139.900 ft-lbs). Die Lager der HS-Serie bieten eine Vielzahl von Lösungen für mittelschwere bis schwere Anwendungen. Konstruktionsmerkmale Der innere Aufbau besteht aus einem rechteckigen Querschnitt mit Rillenlaufbahnen und maximaler Kugelfüllung. Daraus ergibt sich eine Vier-Punkt-Kontaktkonstruktion, die außergewöhnliche Moment-, Schub- und Radiallastkapazitäten bietet. Die HS- und die RK-Serie haben die gleiche Ritzel-, Zahnrad- und Laufbahnkernhärte. Die HS-Drehverbindung zeichnet sich jedoch durch ein geringeres Spiel und rechteckige Abschnitte aus, die zusätzliche Kapazität, größere Steifigkeit und geringere Bewegung als bei der RK-Serie bieten. HS-Drehverbindungen sind in Größen von 20" bis 47" (500 mm bis 1.200 mm) Außendurchmesser mit einem Standardquerschnitt erhältlich. Zu den Konfigurationen gehören unverzahnte und innenverzahnte (mit Anschlüssen am Außendurchmesser) sowie außenverzahnte (mit Anschlüssen am Innendurchmesser). Bei den Zahnrädern handelt es sich um Evolventenstummel mit 20° Eingriffswinkel, die nach AGMA-Klasse Q5 gefertigt werden und ein Spiel von 0,015" bis 0,025" zulassen. HS-Drehkranzlager verfügen über zwei Schmieranschlüsse, die um 180° versetzt angeordnet sind. Laufringe mit Verzahnung haben Gewindebohrungen, während Laufringe ohne Verzahnung Durchgangsbohrungen haben. Alle haben integrierte Dichtungen zum Schutz vor Verunreinigungen. Verfügbarkeit Kaydon hat 10 Modelle von Lagern der HS-Serie auf Lager, die übrigen sind als Schmiedeteile auf Lager. Passende Ritzel für Getriebelager sind ebenfalls allgemein verfügbar.
