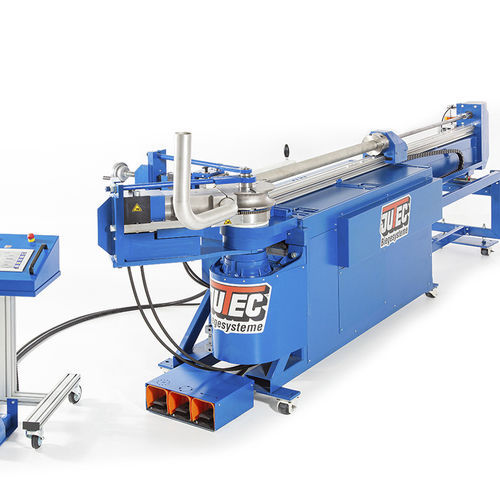

Hydraulische Biegemaschine 7000, 9000

RohrDorn

Für Rohrdimensionen von 20 - 88,9 mm bietet dieses Biegesystem Lösungen für komplexe Geometrien mit Standardradien von 2xD. Je nach Materialqualität und Wandstärkenverhältnis sind auch Radien von 1,5xD serientauglich zu realisieren. Bei einer Werkzeughöhe von 120 mm sind auch genügend Möglichkeiten für Sonderprofile vorhanden. Der äußerst präzise und kräftige Antrieb der Biegeachse und die stabile und starre Konstruktion des Dornträgers und des Biegearms tragen ebenso zum gewünschten Biegeresultat bei. Die steckbaren Biegewerkzeuge ermöglichen einen raschen Umbau auf andere Rohrdimensionen. Der Spanndruck für die Rohrklemmung lässt sich optimal einstellen. Die SPS-Steuerung (beliebig über USB-Stick erweiterbar) mit Datenspeicher und neuster X2X-Schnittstelle kann 500 Programme für Biegewinkel, Längenmaß und Verdrehwinkel für max. 50 Biegefolgen an einer Rohrlänge aufnehmen. Zur Überwachung der Rückfederungswerte ist eine frei programmierbare Datenbank für beliebig viele Materialien (USB) vorhanden. Die Steuerung verfügt über 2 Betriebsmodi: Im „Einfachen Biegen“ wird automatisch die Länge und Verdrehung der Bögen zueinander angezeigt. Im Modus „Kontrolliertes Biegen“ werden die Daten zuvor hinterlegt und während des Biegens wird ein permanenter Soll/Ist-Vergleich durchgeführt. Auf Wunsch sind alle Biegesysteme auch mit pneumatischem Rotationsanschlag lieferbar. Mögliche Anwendungsbereiche: Hydraulikverrohrung Rohrleitungsbau Anlagenbau, z.B. Chemie Metallbau Musterbau
