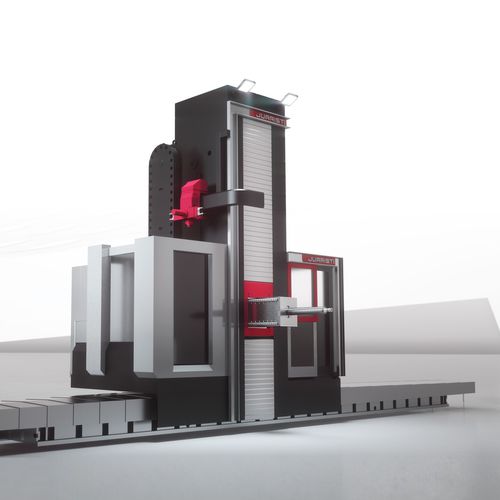

Bohr- und Fräszentrum / CNC MX-RAM series
universellfür Formwerkzeugfür die Luftfahrt

Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Bohr- und Fräszentrum / CNC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Spindelausrichtung
universell
Anwendungsbereich
für Formwerkzeug, für Gas- und Erdölindustrie, für die Bahntechnik, für den Energiesektor, für die Luftfahrt
Weitere Eigenschaften
Fahrständer, Hochpräzision
X-Hub

4.000 mm
(157 in)

Y-Hub

Max: 7.000 mm
(276 in)

Min: 2.000 mm
(79 in)

Z-Hub

Max: 1.900 mm
(75 in)

Min: 1.200 mm
(47 in)

Spindelweg W

800 mm, 1.000 mm
(31 in, 39 in)

Leistung

37 kW, 46 kW, 64 kW, 71 kW, 96 kW
(50,30598 hp, 62,54257 hp, 87,01575 hp, 96,5331 hp, 130,52363 hp)

Beschreibung

Die MX Serie ist eine Premium-Lösung, die sich aufgrund von Präzision, Steifigkeit und Dynamik charakterisiert. Sie ist das Ergebnis der 20-jährigen Erfahrung im Design dieser Baureihe. Das „box in box“ Prinzip, das von JUARISTI zum ersten Mal für diese Art von Maschinen mit symmetrischem Ständer und vollständig umschlossen zentralem Spindelkasten, liefert der Maschine eine optimale Steifigkeit, Präzision und Dynamik. Höchste Präzision dank dem „box-in-box“ Design. Thermosymmetrische Struktur. Vertikale Verschiebung des Spindelkastens und vierfache RAM-Führung. Hohe Dynamik (bis 30 m/min.) Vielfältige Multitaskingoptionen. STRUKTURELEMENTE Thermische Stabilität durch symmetrische Ständerbauweise mit zentralem Spindelkasten. Doppelte geometrische Kompensation der Schwerpunktlage von Spindelkasten und RAM sowie des RAM-Durchhangs in Echtzeit. Große, ergonomisch gestaltete Bedienerbühne mit unterstützenden Bedienfunktionen. Bedienerbühne, unabhängig verfahrbar in X-, Y- und Z-Achse zum sicheren Erreichen von Werkzeugen und Werkstücken in der Höhe. Bearbeitung von Teilen mit bis zu 7 Meter Höhe und 5 Meter Breite. Große Verschiebungen des RAM: 2.000 mm bei den Fräsmaschinen und 1.900 + 1.000 mm bei der Bohrmaschine. KÖPFE UND TISCHE Universalkopf ACD 60 kW Drehmoment 2.900 Nm – 3.500 min-1 | 40 kW Drehmoment 1.300 Nm – 6.000 min-1. AV 4 automatischer, vertikaler Kopf 1°x1° 60 kW 3.800 Nm 3.500 min-1. AOD rechtwinkliger Kopf 37 kW | 1.300 Nm | 5.000 min-1 | 60 kW | 2.900 Nm | 3.500 min-1. Bohrstange mit Ø130 / 160 / 180/ 205 mm. Drehtische mit einer Kapazität von 8 bis 180 Tonnen und einer Oberfläche von bis zu 5.000 x 6.000 mm.
