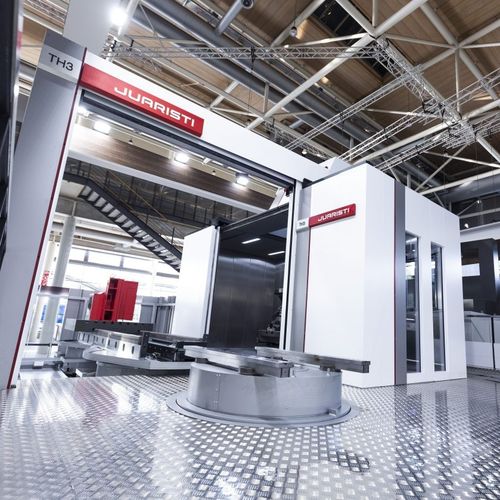

Hochleistungsfahiges Dreh-Fräszentrum TH series
CNCuniversellvertikal

hochleistungsfahiges Dreh-Fräszentrum
hochleistungsfahiges Dreh-Fräszentrum
hochleistungsfahiges Dreh-Fräszentrum
hochleistungsfahiges Dreh-Fräszentrum
hochleistungsfahiges Dreh-Fräszentrum
hochleistungsfahiges Dreh-Fräszentrum
hochleistungsfahiges Dreh-Fräszentrum
hochleistungsfahiges Dreh-Fräszentrum
hochleistungsfahiges Dreh-Fräszentrum
hochleistungsfahiges Dreh-Fräszentrum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Kontroltyp
CNC
Typ
vertikal, universell
Achszahl
5-Achs
Weitere Eigenschaften
mit hoher Produktionskapazität, hochleistungsfahig, großformatig
X-Hub

2.000 mm, 3.000 mm, 4.000 mm, 5.000 mm
(79 in, 118 in, 157 in, 197 in)

Y-Hub

1.500 mm, 2.000 mm, 2.500 mm, 3.000 mm
(59 in, 79 in, 98 in, 118 in)

Z-Hub

1.500 mm, 2.000 mm, 2.500 mm, 3.000 mm
(59 in, 79 in, 98 in, 118 in)

Beschreibung

Die TH Serie ist für Multitasking-Arbeiten optimiert. Ihr symmetrisches Design mit zentralem Kopf und 4 vertikalen Führungen (zwei vorne und zwei hinten) und ihre überdimensionierten Strukturelementen verleihen ihr eine große Robustheit und Stabilität. Sie hebt sich aufgrund ihrer starken Zerspanung mit Vorschüben von bis zu 40 m / min und einer Beschleunigung von 3 m /s2 hervor. Dank der großen Achsstrecken (4.000 – 2.500 – 2.500 mm XYZ) und ihrer Kompatibilität mit Drehtischen von bis zu 12 Tonnen, ist sie in der Lage, große Werkstücke zu bearbeiten. Hohe Dynamik in einem großen Bearbeitungszentrum. Thermosymmetrische Struktur Multifunktionalität Hohe Flexibilität bei kundenspezifischen Lösungen und Automation. STRUKTURELEMENTE Hervorragende thermische und mechanische Leistungsfähigkeit durch Zentralbauweise und 4 vertikalen Führungen für den Spindelkasten. X-, Y- und Z-Achse mit Verfahrwegen von bis zu 4.000, 2.500 und 2.500 mm. Kompletteinhausung mit Späneförderer, Werkstückdusche von der Decke, Ölnebelabsaugung und Kühlmittelentsorgung. Die Maschine kann mit einem Palettenwechselsystem, automatischen Türen und Werkstückreinigung ausge- stattet werden. KÖPFE UND TISCHE 5-Achs-Gabelkopf, kontinuierlich schwenkbar. Universalkopf ACD 2,5° x 2,5° – 1° x 1° – 0,001° x 0,001°. Kompatibel mit der Bohrstange und der festen, horizontalen Spindel. Geräumiger Arbeitsraum von bis zu 2.000 x 2.500 mm, Karusselldrehtisch-kompatibel. TECHNOLOGIEN UND AUTOMATISIERUNG Automatische Kopfwechselstation zum Drehen, Fräsen und Bohren. Automatische Palettenwechselstation mit FMS System.
