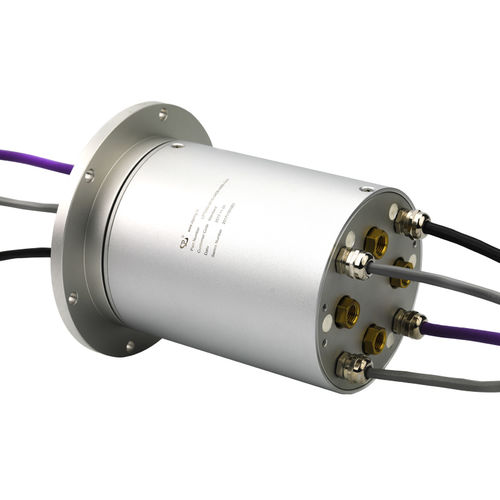

elektro-pneumatischer Schleifring / Vollwellen / für Industrieanwendungen / aus anodisiertem Aluminium
LPT000-0415-0406-04S-04A JINPAT Electronics Co., Ltd.

{{requestButtons}}

Eigenschaften

  • Typ:

    elektro-pneumatisch

  • Konstruktion:

    Vollwellen

  • Anwendung:

    für Industrieanwendungen

  • Material:

    aus anodisiertem Aluminium

  • Weitere Eigenschaft:

    IP54

  • Rotationsgeschwindigkeit:

    Min: 0 rpm (0 rad.min-1)

    Max: 50 rpm (314 rad.min-1)

  • Strom:

    Min: 2 A

    Max: 15 A

  • Spannung:

    24 V

  • Anzahl Kontakte:

    Min: 1 unit

    Max: 12 unit

Beschreibung

Teilnummer: LPT000-0415-0406-04S-04A
▶ A Vollwelle-Beleg Ring Integrated mit pneumatischem Drehgelenk für Servosystem

Spezifikation
● elektrisches Teil
Stromkreise: 4circuits * 2A, 4 circuits* 15A, 4 Stromkreise * Signal
Funktions-Spannung: 24VDC
Durchschlagsfestigkeit: ≥ 1000VAC@50Hz (gegenwärtig); ≥ 500VAC@50Hz (Signal)
Isolierung: 500MΩ@500VDC (gegenwärtig); 300MΩ@300VDC (Signal)
Elektrische Geräusche: ≤70mΩ (50 U/min)
Arbeitsgeschwindigkeit: 0~30/50rpm
Kontakt: Edelmetall
Wohnung: Aluminiumlegierung
Draht-Größe: (0.3mm ²) schirmte das twisted pair mit zwei Kernen Draht, Cm-Verbindung (3x20AWG) SAVAFLEX-1000 4*2.5mm ² ab
Seillänge: Ständer-Draht: 2000mm; Rotor-Draht: 2000mm
Temperatur: -10°C~+70°C
Feuchtigkeit: ≤60%RH
Schutz-Grad: IP54
● pneumatisches Drehgelenk
Kanäle: 4
Funktions-Druck: 0.1MPa
Medium: Druckluft
Verbindungs-Kaliber: Rc 1/4
Funktionierendes Drehmoment: ≤0.5N.m
Rohr-Durchmesser: φ6mm

JINPAT-Schleifring für Hilfsvorrichtung wird am Servosystem benutzt, um die tatsächliche Position des mechanischen Systems zu messen, das mit dem Steuereingang verglichen wird. Für die Einheit machen internes Drahtdiagramm und die spezielle Abschirmung in der Modularbauweise eine komplette Lösung für die Störung des Kodierersignals. Es kann das Getriebe von verschiedenen Signalen integrieren. Integration des Gas-/Flüssigkeitsdrehgelenkes wird gestützt.

Eigenschaften
◆ keine (Kodierersignal) Störung
◆ Transmit unterschied sich Signale: Kodierersignal, Steuersignal CANBus/Profibus und Profinet etc.
◆ stabiler Strom u. Signalübertragung
◆ Modularbauweise im internen Drahtdiagramm u. in der speziellen Abschirmung
◆ ist in der Lage, mit Gas/flüssigem Drehgelenk zu integrieren
◆ Isolierung zwischen Ringen: ≥ 45dB

Vorteile
◆ kundenspezifische Lösung
◆ lange Nutzungsdauer

Anwendung
Militärische Ausrüstung
Versuchsanlage
Automatisches Kontrollsystem
