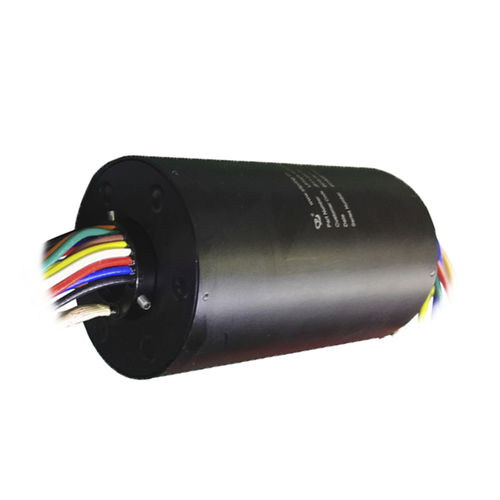

Schleifring zur Leistungs- und Signalübertragung / Durchgangsbohrung / für Industrieanwendungen / Aluminium
LPT025-1615-04S JINPAT Electronics Co., Ltd.

{{requestButtons}}

Eigenschaften

  • Typ:

    zur Leistungs- und Signalübertragung

  • Konstruktion:

    Durchgangsbohrung

  • Anwendung:

    für Industrieanwendungen

  • Material:

    Aluminium

  • Weitere Eigenschaft:

    für extreme Temperaturen

  • Rotationsgeschwindigkeit:

    Min: 0 rpm (0 rad.min-1)

    Max: 60 rpm (377 rad.min-1)

  • Strom:

    Min: 5 A

    Max: 15 A

  • Spannung:

    Min: 24 V

    Max: 220 V

  • Anzahl Kontakte:

    Min: 7 unit

    Max: 20 unit

Beschreibung

Ein Thermoelement-Schleifring der hohen Temperatur — — Betriebstemperatur 150℃

Was interne Struktur anbetrifft, Ringe für Thermoelementsignalübertragung werden getrennt vollständig von denen für Kraftübertragung. Auch die Temperaturabtrennungsbehandlung ist in den Thermoelementsignaldurchgängen erfolgt. Die Eigenschaften von Reibungsmechanikern, Materialkunde und elektrische Wissenschaft berücksichtigend, wird ein angemessener Entwurf gemacht, um einer stabilen Temperatur in allen Kontakten des durch gebohrten Schleifrings zu garantieren. Durch eine minimale Fehlerüberwachung von verschiedenen Kontakten, ist ein zuverlässiges Getriebe in einer hohen Temperatur von 150℃ durchführbar.

Eigenschaften
◆ Stromkreise: 16*5A, 2 pairs*K Thermoelement-Signal
◆ Spannung: 24VDC/220VAC
◆Dielectric Stärke: 500VAC@50Hz (Energie), 300VAC@50Hz (Signal)
◆Insulation Widerstand: ≥500MΩ@500VDC (Energie), ≥500MΩ@500VDC (Signal)
◆ Durchgangswiderstand-Schwankungs-Wert: ≤70mΩ (in 50 U/min)
◆ Arbeitsgeschwindigkeit: 0~60rpm
◆ Kontakt: Edelmetall
◆ Wohnung: Aluminiumlegierung
◆ Loch-Durchmesser: 25.4mm
◆ Betriebstemperatur: 0~150℃
◆ Feuchtigkeit: ≤60%RH
◆ Schutz-Grad: IP51

Dies ist eine automatische Übersetzung.  (Sehen Sie hier den englischen Originaltext.)
